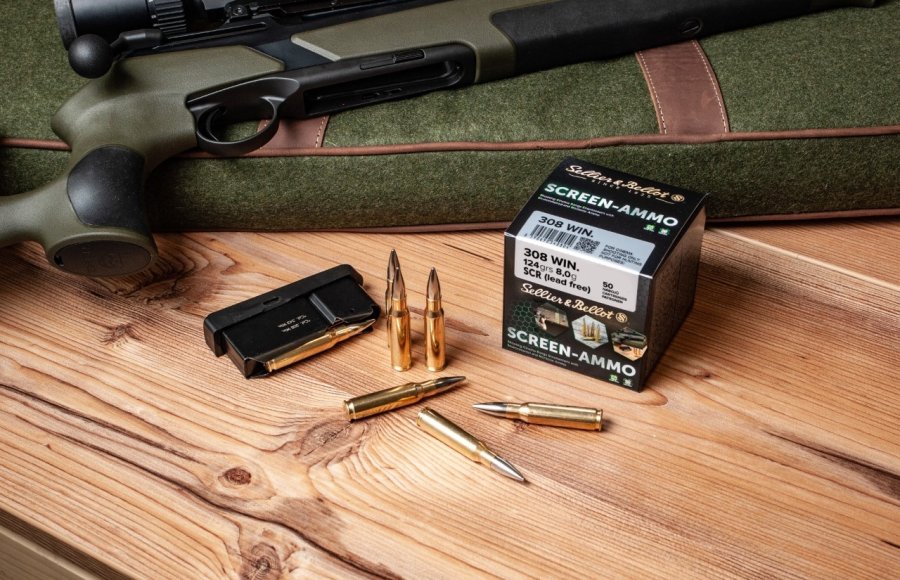

Патроны Sellier & Bellot – что нужно знать об этом бренде и их продукции
Компания Sellier & Bellot была основана в 1825 году и, работая по сей день, является одним из старейших производителей патронов в мире и входит в число наиболее важных в Чешской Республике. Применение самых передовых технологий на всех этапах производства гарантирует высокое качество широкой линейки продукции, включая охотничьи патроны и спортивные патроны для пистолетов, револьверов, винтовок и ружей.
Высокое качество и доступные цены – вот два основных фактора успеха Sellier & Bellot. Для нас этого более чем достаточно, чтобы рассказать вам подробнее о легендарной компании и её продукции, поставляемой охотникам и спортсменам по всему миру.
Фокус на исследованиях и постоянном развитии привёл к появлению целого ряда инновационных продуктов, таких как Sellier & Bellot NONTOX, бессвинцовые и инфракрасные трассирующие пули. Большинство гражданской продукции для спортсменов и охотников поставляется и продаётся по всему миру. Неотъемлемой частью производства является изготовление основных комплектующих, а также разработка и внедрение патронных технологий.
Sellier & Bellot является одним из крупнейших производителей и поставщиков боеприпасов малого калибра для армий и правоохранительных органов по всему миру. Уникальная гибкость производства позволяет удовлетворять требования самых взыскательных заказчиков и поставлять патроны по их «рецепту». Стандарты C.I.P. строго соблюдаются для гражданских патронов, а стандарты NATO для военной продукции.
Патрон 9×19 Luger / Parabellum, 1902, Германия
Тактико-технические характеристики 9 мм Luger / Parabellum
Калибр – 9×19 Luger
Настоящий калибр пули, мм – 9,03
Длина, мм – 29,69
Длина гильзы, мм – 19,15
Диаметр фланца гильзы, мм – 9,96
Диаметр основания гильзы, мм – 9,93
Диаметр шеи гильзы, мм – 9,65
Диаметр ведущей части пули, мм – 9,03
Масса пули, г – 4,08-9,53
Масса порохового заряда, г – 0,46-0,48
Масса гильзы с капсюлем, г – 3,54-3,60
Начальная скорость пули, м/с – 310-600
Максимальное давление пороховых газов, кг/см2 – 1300-2800
Дульная энергия пули, Дж – 380-710
Патрон разработал в 1902 году Георг Люгер (Georg Johann Luger) для повышения мощности пистолета “Парабеллум”. В 1904 году его приняли на вооружение германского флота, в 1908 году – на вооружение германской армии. Первоначально пуля имела коническую форму с плоской головной частью (в виде усеченного конуса).
Патрон 9×19 ранний выпуск
В 1904 году, для повышения мощности пистолета “Парабеллум”, Люгер изменил форму гильзы патрона 7.65 мм с бутылочной на цилиндрическую, соединив с пулей патрона 9 мм.
Патрон 9×19
Первоначально патрон 9×19 имел оболочечную пулю с плоской головной частью (в виде усеченного конуса). В 1915 году ее заменили на пулю с оживальной головной частью. Пуля сначала имела стальную плакированную мельхиором оболочку со свинцовым сердечником. С 1917 года стальная оболочка пули лакируется томпаком.
9×19 Luger: FMJ; FMJ nick; HP (R-P); HP (CBC); HP nick (слева-направо)
Гильзы патрона 9×19 выпускаются как латунные, так и стальные, покрытые медью. Пуля может быть любого типа, включая пластиковую. Пуля общего назначения – оболочечная со свинцовым сердечником. Оболочка биметаллическая или стальная, плакированная томпаком.
Патроны, выпускаемые для гражданского и полицейского оружия, оснащались практически всеми типами пуль, выпускавшимися в мире.
Хорошие баллистические качества патрона 9×19 сделали его после Второй Мировой войны стандартным боеприпасом для пистолетов и пистолетов-пулеметов в большинстве стран мира.
Патрон 9×19 Luger / Parabellum выпускают практически во всех странах мира.
9×19 Luger разных производителей
В принципе, уточнение типа 9х19 «Parabellum» или 9х19 «Luger» дает лишь представление о геометрических размерах гильзы. Тождества между этими обозначениями не существует: в одних странах первое сокращение относится к боевым патронам, а второе – к патронам для гражданского рынка, в Финляндии же первым обозначают патроны с гильзами, имеющими капсюльное гнездо типа «Бердан», вторым – капсюльное гнездо типа «Боксер» (преемник «бердановского» капсюля, который почти вытеснил «бердановский» капсюль).
Некоторые европейские фирмы до сих пор используют обозначение 9х19-мм «Luger» для патронов, поставляемых на американский рынок, тогда как для остальных стран-покупателей те же патроны продают как 9х19 «Parabellum».
Тем не менее, одинаковые в пределах допуска внешние геометрические размеры гильзы объединяют в семейство калибра 9х19 тысячи самых разнообразных патронов, разработанных во всех уголках мира начиная с 1902 года.
Патроны 9х19 имеют несколько базовых модификаций, отличающихся по мощности: 9-мм «парабеллум» со стандартным импульсом (т.е давление в канале ствола не превышает нормы), так называемый «стандартный» патрон, 9-мм +Р (т.е давление в канале ствола высокое (повышенное)), 9-мм +Р+ (т.е давление в канале ствола очень высокое – этот тип патрона используется в полиции, реже в «гражданских» пистолетах), 9-мм НАТО (состоит на вооружении армий стран NATO).
Также существуют так называемые «автоматные» патроны 9х19, предназначенные для пистолетов-пулеметов, имеющие на западе общее обозначение «series В 3» (Использование таких патронов в любых пистолетах недопустимо, т.к по причине куда большего даже по сравнению с патроном 9х19-мм «НАТО» максимально допустимого давления пороховых газов ствол может разорвать. Их можно применять только в пистолетах-пулеметах).
Современное же оружие, такое, как, например, пистолеты «Glock-17», «Beretta-92 FS» и т.д, производятся с учетом того, что для стрельбы, возможно, будут использоваться патроны 9-мм +Р+ или 9-мм NATO.
Правда, специалисты не советуют владельцам таких пистолетов, как, например Glock-17, Beretta-92 FS и т.д, все время вести стрельбу из него патронами 9-мм +Р+ или 9-мм NATO, лучше стрелять «стандартным» патроном 9х19, поскольку в случае ведения огня «стандартным» патроном 9х19 ресурс ствола будет гораздо выше, нежели в случае ведения огня патронами 9х19 +Р, 9х19 +Р+ или 9х19 NATO.
Также стоит упомянуть то обстоятельство, что и Россия перешла на «евростандарт», приняв патрон калибра 9х19 (и его модификации) в качестве одного из штатных патронов для боевого оружия (а также ввиду того, что патрон 9х18 ПМ оказался бессилен перед современными средствами индивидуальной бронезащиты) на Тульском патронном заводе разработали его улучшенную модификацию – патрон 9х19 ПП.
9х19 ПП (Индекс ГРАУ — 7Н30) — патрон с пулей повышенной пробиваемости. Разработан в конце 2000-х гг. КБАЛ им. Л. Н. Кошкина совместно с Тульским патронным заводом. Масса пули — 5,5-5,8 грамм при давлении в канале ствола до 2200 атм. (220 мПа), начальная скорость пули — 420—445 м/с на расстоянии 10 метров от дульного среза, что соответствует кинетической энергии 714 Дж. Этой энергии хватает на пробитие 7-мм стальной пластины, а 4 мм плиту из стали Ст.3 на расстоянии 60 м, бронежилет Ж-86-2 на расстоянии 25 м. Правда, такое приемлемое давление имели лишь ранние патроны 9х19 ПП.
Бронебойный патрон 9×19 (7H21)
9х19 ПСТ (Индекс ГРАУ — 7Н21) — патрон с пулей со стальным сердечником. Разработан ЦНИИточмаш в начале 1990-х гг. Масса пули — 5,4 грамма, начальная скорость пули — 445—470 м/с. По мощности превосходит коммерческие боеприпасы 9×19 мм Парабеллум и соответствующий более мощным армейским патронам 9×19 мм NATO (9×19 +P). Пуля пробивает 4 мм плиту из стали Ст.3 на расстоянии 55 м.
Однако позже производители, решив «нарастить мускулы», серьезно усилили у серийных бронебойных патронов 7Н21 (разработка ЦНИИТОЧмаш, конструктор патрона – И. П.Касьянов) рабочее давление, которое, оказалось выше, чем у патронов калибра 9х19, рассчитанных на применение только в пистолетах-пулеметах.
Бронебойный патрон 9×19 ПБП (7Н31)
9х19 ПБП (Индекс ГРАУ — 7Н31) — патрон с пулей повышенной пробиваемости. Разработан Тульским КБ приборостроения в начале 2000-х гг. Полуоболочечная пуля патрона 9×19 ПБП имеет стальной термоупрочнённый сердечник, оголённый в головной части. Рубашка выполнена из алюминиевого сплава. Масса пули — 4,1 грамм, начальная скорость пули — до 600 м/с.
Высокая скорость и особенности конструкции пули обеспечивают надежное пробитие бронежилетов 2-го класса защиты по ГОСТ Р50744-95. При применении в комплексе с новым патроном повышенной пробиваемости (7Н31) обеспечивает пробитие бронежилетов 3-го класса или 8-мм стальной плиты на дистанции не менее 20 м.
Более поздний патрон 7Н31 (разработка КБП) имеет еще более «жесткие» даже по сравнению с патроном 7Н21 уровни предельно допустимого давления, что ведет не только к излишним нагрузкам на оружие, но и не дает возможности достичь приемлемых точности и кучности стрельбы.
Стоит отметить также и то обстоятельство, что российские производители боеприпасов производят патрон 9х19 Luger со «стандартным» рабочим давлением как с латунной, так и со стальной и биметаллической гильзами.
Нужно отметить и то обстоятельство, что патроны производства тульского ТПЗ имеют наружную герметизацию пули и увеличенную (по сравнению с другими российскими патронными заводами) толщину слоя лака у дульца гильзы.
9х19 П (Индекс ГРАУ — 7Н35) — патрон с пулей со свинцовым сердечником. Разработан ЦНИИточмаш, серийно не производился.
9х19 Т (Индекс ГРАУ — 7Т4) — патрон с трассирующей пулей. Разработан ЦНИИточмаш, серийно не производился.
9х19 ПРС — патрон пониженной рикошетируемой способности. Разработан и серийно производится ОАО «Барнаульский станкостроительный завод». Масса пули — 7,47 грамм, начальная скорость пули — 345—385 м/с.
9х19 ПСО — патрон спортивный. Серийно производится Тульским патронным заводом. Масса пули — 7,46 грамм, начальная скорость пули — 340 м/с.
От «Гюрзы» к «Удаву»
В декабре 1990 года Главное ракетно-артиллерийское управление Министерства обороны (ГРАУ МО) СССР разработало техническое задание на создание нового пистолета взамен надёжного, но уже недостаточно эффективного к тому времени пистолета ПМ. Тема опытно-конструкторских работ получила название «Грач». Предполагалась модульность конструкции нового оружия и использование нескольких типов патронов (7,62-мм ТТ, 9-мм ПМ и ПММ) путём замены ствола. Главным требованием, предъявляемым к новому пистолету, было поражение живой силы на дистанции 25 м в бронежилетах типов Ж-81 и Ж-86-2.
Рождение «Гюрзы»
Климовский ЦНИИТОЧМАШ, как всегда, решил идти по более сложному пути, сулящему далёкие, но долгосрочные перспективы. Стоить отметить, что даже спустя почти двадцать лет потенциал предложенного тогда решения далеко не исчерпан. К началу конкурса точмашевцы представили абсолютно новый патрон РГ052 калибра 9×21 мм и пистолет ПС конструкции П.И. Сердюкова. По их расчётам, именно патрон с увеличенной длиной гильзы мог полностью удовлетворить озвученные требования ГРАУ. Необходимо отметить, что эксперименты с патронами 9×21 мм в СССР проводились ещё в 60-х годах, однако тогда это не принесло ожидаемых результатов, а калибр пули соответствовал патрону 9×18 мм. В этот раз калибр пули соответствовал западным стандартам для патронов Люгер, что делало патрон лишь условно заменяемым с патронами 9×19 мм. Пуля такого патрона не застрянет в стволе пистолета под патрон Люгер, но сам патрон в магазин не влезет. Например, зарубежный патрон 9×21 IMI, также имеющий 21-мм гильзу, но длину «люгеровского» патрона, позволяет стрелять из пистолетов калибра 9×19 мм путём замены нового ствола с другим патронником.
Конкурс «Грач» пришёлся на сложный период начала 90-х годов с его экономическими проблемами и нехваткой государственного финансирования. ГРАУ пришлось отказаться от мультикалиберности нового пистолета и начать разработку оружия, совместимого с мировыми стандартами самого распространённого в мире патрона калибра 9×19 мм. В этих условиях доработка пистолета Сердюкова лишилась государственного финансирования и перешла на инициативные рельсы. Так появился пистолетный комплекс под патрон 9×21-Г, где буква означала грозное наименование пистолета — «Гюрза». «Ведь укус гюрзы, как и выстрел из нового пистолета, смертельны», — резонно считал один руководителей проекта. Всё это было сделано в надежде найти экспортный потенциал пистолетного комплекса, пробивающего практически любой бронежилет, предназначенный для защиты от пистолетных пуль. Имеется информация, что первая партия таких пистолетов была продана в одну из богатых арабских стран — возможно, именно экспортные денежные вливания и позволили выжить «змеиному семейству» в тяжёлое время.
Пистолет, получивший индекс РГ055, имел автоматику на принципе отдачи с коротким ходом ствола. Запирание ствола, который при откате совершал перемещение вдоль своей оси, осуществлялось качающимся замыкателем. Такая конструкция автоматики и устройства запирания сохранилась в последующих модификациях пистолета. Первая опытная партия в 50 пистолетов была изготовлена в 1993 году и передана в опытную эксплуатацию в специальные подразделения правоохранительных органов. Патрон, получивший индекс РГ054, стал более технологичным и пригодным для серийного производства, была незначительно уменьшена начальная скорость пули. На дальности 40 м для него не были преградой ни бронежилеты 2-го класса, ни стальной лист Ст.3 толщиной 5 мм.
В кого направлен «Вектор» из ФСБ?
Вскоре перспективной разработкой заинтересовалось Министерство безопасности России (будущая ФСБ). Разгул организованной преступности начала 90-х годов вынудил искать решение, способное ей противостоять. Мощный комплекс под патрон 9×21 мм оказался как нельзя кстати. По инициативе заказчика открывается ОКР «Вектор», пистолет получает индекс СР1 (специальная разработка), а патрон — СП10 (специальный патрон). Пистолетный комплекс дорабатывается под новые требования и проходит полный цикл государственных испытаний, в результате чего в 1996 году на вооружении ФСБ появляется новый мощный инструмент борьбы с преступностью и терроризмом.
Патрон СП10 — это доработанный до требований массового производства патрон РГ054 с оптимизированными баллистическими параметрами (разработан Л.С. Дворяниновой). В дальнейшем гамма боеприпасов для «Вектора» расширилась за счёт патронов СП11 с пулей со свинцовым сердечником (разработан А.Б. Юрьевым, И.П. Касьяновым, Е.С. Корниловой), СП12 с экспансивной пулей (разработчик — М.И. Кабаев) и СП13 с бронебойно-трассирующей пулей (разработчики — М.И. Кабаев, Л.И. Новожилова, Т.П. Васильева), разработанных для пистолета-пулемёта «Вереск». Наиболее интересным специальным инструментом в арсенале спецназа стал патрон СП12, по мощности останавливающего действия не уступающий 10×25-мм Auto, штатному патрону сотрудников ФБР.
«Гранит» для военных
После принятия пистолета СР1 на вооружение ФСБ у ГРАУ вернулся интерес к пистолетному комплексу, в интересах Министерства обороны начались опытно-конструкторские работы (ОКР) «Гранит». В декабре 1996 года состоялись государственные испытания пистолета, который по безотказности в нормальных условиях эксплуатации и ресурсу деталей (в том числе узла запирания) не удовлетворил требованиям технического задания. Также была отмечена неудачная конструкция рычажной защёлки магазина. Доработка пистолета, оптимизация параметров патрона, оформление нормативной документации и проверка полноты доработок продолжились до конца 2000 года. 21 марта 2003 года постановлением Правительства Российской Федерации №166 на вооружение ВС РФ был принят пистолет самозарядный пистолет Сердюкова (наряду с пистолетами ПЯ конструкции В.А. Ярыгина и ГШ-18 конструкции В.П. Грязева и А.Г. Шипунова). Пистолету присвоили индекс ГРАУ 6П53, а патроны СП10, СП11 и СП13 получили индексы 7Н29, 7Н28 и 7БТ3 соответственно.
После доработки пистолет получил рукоятку более удобной формы, кнопочную защёлку магазина, увеличенную спусковую скобу для стрельбы в перчатках и прицельные приспособления со световозвращающими капсулами. Патрон 7Н29 сохранил свои бронебойные свойства, 7Н28 имел кучность R50 на дистанции 25 м не более 2,6 см, а 7БТ3 мог пробивать стальной лист Ст.3 толщиной 5 мм на дистанции 55 м и давал хорошо различимую трассу на дальности до 200 м.
Пистолеты СР1 и СПС серийно производились на кировском заводе «Маяк» и в климовском ЦНИИТОЧМАШ. Отличить такие пистолеты можно по эмблеме производителя на рукоятке: «сова» — для Климовска, «радикал» — для Кирова. Также характерным признаком кировских пистолетов являлся буквенно-цифровой серийный номер, хотя ЦНИИТОЧМАШ использовал и затворы, изготовленные на заводе «Маяк». Из-за отсутствия дефицитных светонакопителей пистолеты СПС могли поставляться в войска со штатными прицельными приспособлениями СР1, однако Министерство обороны так и не проявило к нему особого интереса, ограничившись закупкой лишь небольшой партии для подразделений специального назначения. После непродолжительного производства выпуск пистолетов на заводе «Маяк» был прекращён.
Дальнейшая модернизация комплекса
С учётом процесса эксплуатации пистолетов СР1 и наработок по теме «Гранит» в 2000-2003 годах в рамках ОКР «Внесение» была проведена работа по повышению эксплуатационных характеристик пистолета. Как и у СПС, у нового пистолета изменилась форма рукоятки, появилась новая кнопочная клавиша защёлки магазина, было увеличено расстояние между спусковым крючком и передней стенкой спусковой скобы для удобства работы в зимних перчатках. Главным отличием от армейского пистолета стали новая широкая прямоугольная клавиша заднего предохранителя, а также сохранившиеся от СР1 прицельные приспособления. Итогом ОКР стало принятие в 2004 году на вооружение ФСБ новой модификации — СР.1М.
Внимательный читатель заметит странное появление точки в индексе пистолета. Это не опечатка, а целая история, достойная отдельной статьи. Для любителей абсолютной точности кратко объясним появление этого знака препинания. Вся документация по ОКР, разработанная ЦНИИТОЧМАШ, проходила под индексом СР1М, однако на каком-то этапе окончательного оформления документов заказчиком в индексе появилась та самая злосчастная точка, с которой новый пистолет и был принят на вооружение. Разработчику не оставалось ничего иного как принять этот досадный факт и исправить свою документацию, дописав в уже напечатанные документы рукописную точку. Однако главный конструктор пистолета П.И. Сердюков оказался педантом и позднее смог добиться того, что точка исчезла из последующих модификаций пистолета. Таким образом, вполне допустимо написание индекса СР1М как без точки, так и с ней.
С 2011 года документация на пистолеты СПС и СР1М была унифицирована. Таким образом, между этими двумя модификациями теперь можно поставить знак равенства, а армейский пистолет стал выглядеть точь-в-точь как полицейский. Не лишним будет привести краткую и ёмкую характеристику пистолета СР1М от представителя одного из подразделений специального назначения Росгвардии И. Кардена:
— очень мягкий спуск;
— при скоростной стрельбе рвёт из рук (подбрасывает);
— мушка тонковата для скоростной стрельбы;
— спусковой крючок поджат к рамке, и стрельба самовзводом не очень комфортна;
— чтобы работал самовзвод, курок надо предварительно слегка взвести;
— чтобы полностью взвести курок, нужно правой рукой держать пистолет, выключая клавишный предохранитель, а пальцем левой руки взводить курок;
— для плавного спуска курка тоже нужны две руки».
Дальнейшая модернизация пистолета проходила в 2008-2010 годах в рамках ОКР «Возвышение». Так появился пистолет с приспособлениями для крепления вспомогательных средств. Отличительной особенностью СР1МП является наличие специальных съёмных приспособлений с планками Пикатинни и надульного глушителя. Приспособление крепится в рамке пистолета и позволяет установить одну или четыре планки для установки лазерного указателя, фонаря и коллиматорного прицела. Надульный глушитель устанавливается через специальный кронштейн, закрепляемый на рамке пистолета. Серийное производство СР1МП ведётся с 2012 года ФГУП «ЦНИИТОЧМАШ». Также арсенал пистолета пополнился новыми боеприпасами: модернизированным СП11М и пониженной пробиваемости СП17.
В 2011 году на вооружение спецназа ФСБ принимается пистолет СР1ПМ с комплектом технических средств. Комплект состоит из облегчённого затвора и ствола, позволяющих стрелять патронами 9×16 мм ПМП с метящими пулями. При стрельбе штатными патронами в пистолете используется комплект из трёх подвижных частей: кожуха затвора, личинки и ствола, что позволяет уменьшить воздействие отдачи на руку стрелка. Пистолет разработки П.И. Сердюкова и В.М. Кабаева в таком варианте сильно отличался от своего предшественника и представлял собой оригинальную конструкцию.
На выставке «Армия-2019» впервые был продемонстрирован пистолет СР1М с возможностью стрельбы тренировочными патронами 9×14-мм УП-М и УП-Б — аналогами всемирно известных канадских патронов 9 мм FX®.
«Удав» змеиного семейства
После успешной модернизации пистолетов семейства СР1 ЦНИИТОЧМАШ задумался и о совершенствовании армейского пистолета. Когда в институте началась работа над модернизированным СПС, в семейство «гюрзовых» неожиданно приполз «удав». Опыт недавних локальных конфликтов доказал необходимость мощного 9-мм пистолетного комплекса, и Министерство обороны вновь решило вернуться к разработке под патрон 9×21 мм — на этот раз совершенно новой перспективной системы. В марте 2014 года начались ОКР «Удав», в рамках которого была запланирована не только разработка общевойскового и специального пистолета, но и создание новых боеприпасов к ним.
О новой модели пока известно немного. За счёт применения новых полимерных материалов пистолет весит около 780 г, а с установленным глушителем — почти столько же, сколько обычный СР1М. Рамка пистолета изготовлена из нового высокопрочного полимерного материала ПА СВ 40-1МУП, который имеет физико-механические показатели на 15-20% выше чем у других материалов, а стойкость к циклическим нагрузкам по основным показателям значительно выше. Новые патроны имеют сердечник, аналогичный патрону СП16 пистолета ПСС-2, по виду напоминающий зубило. Патроны повышенной пробиваемости могут поражать живую силу в бронежилетах класса Бр2 типа 6Б23, а вот насколько они стали мощнее в сравнении с 7Н29, неизвестно.
Успешно пройдя государственные испытания в декабре 2018 года, пистолет был рекомендован к серийному производству под сокращённым наименованием СП, а документации присвоили литеру О1. В пистолетный комплекс вошли общевойсковой пистолет, специальный пистолет с глушителем, патроны повышенной пробиваемости 7Н42 и с уменьшенной скоростью пули 7У4, лазерный целеуказатель 1К242. На форуме «Армия-2019» впервые были показаны тактический и спортивный пистолеты «Удав» в калибре 9×19 мм.
Если у «Удава» всё ещё впереди, то пистолеты семейства СР1 смогли дать путевку в жизнь патрону калибра 9×21 мм, до сих пор именуемому на Западе как 9mm Gyurza. Именно он стал одной из причин внесения в 2013 году изменений в российский ГОСТ Р 50744-95 по стандартам бронезащиты. Теперь бронежилет класса Бр2 спасёт от патрона 7Н28, а для защиты от 7Н29 уже нужна «броня» класса Бр3. Внедрение инновационных решений всегда встречает массу трудностей технологического и экономического характера. Похоже, что «Гюрзе» и её потомкам удалось их преодолеть и способствовать появлению новой генерации в семействе климовских, а теперь уже подольских «змей».
Особенности “Удава”
Для всех пистолетов с полимерной пистолетной рамкой является актуальным вопрос применения в условиях низких температур и резкого температурного перепада. Так, рамки австрийских пистолетов Glock 17 и других образцов портативного стрелкового оружия на его основе являются относительно хрупкими и дают трещину на морозе. Данная проблема решена в “Удаве”, пистолетная рамка которого выполнена из современных композитных материалов, прочность которых позволяет работать при температуре от – 50 до + 70 градусов по Цельсию. Более того, ее эргономика и покрытие позволяют надежно удерживать пистолет в руке, в том числе мокрой рукой, в перчатке и в варежке.
Как и большинство современных боевых пистолетов, “Удав” оснащен ударно-спусковым механизмом двойного действия. Стоит отметить, что, в отличие от оружия семейства СР.1, пистолет получил традиционный двусторонний предохранитель флажкового типа.
В новом пистолете может использоваться полный спектр патронов семейства СП-10/11, в том числе с бронебойной или экспансивной пулей. Специально для него были разработаны два новейших боеприпаса калибра 9х21 мм, в частности, дозвуковой для применения с ПБС и повышенной пробиваемости. Дальность поражения целей — до 100 м.
По израсходовании боеприпасов в магазине “Удава” затвор становится на затворную задержку. При смене магазина происходит автоматическое досылание патрона в патронник. Это позволяет стрелку сэкономить время при перезарядке. В конструкции оружия предусмотрена возможность визуального и тактильного определения наличия патрона в патроннике и определение полностью снаряженного магазина.
В передней части пистолетной рамки расположен узел крепления стандарта Пикатинни, позволяющий устанавливать различные ЛЦУ и тактические фонари. “Специально для нового пистолета были разработаны комбинированные ЛЦУ дневного и инфракрасного спектра”, — сообщили ТАСС в институте.
Калибр 9 мм и останавливающее действие. Почему 7,62х25 ТТ заменили на 9х18 мм ПМ?
Одним из самых устойчивых стереотипов в сфере стрелкового оружия является тезис о том, что минимальным калибром, обеспечивающим достаточное останавливающее действие пистолетного патрона, является калибр 9 мм. Попробуем разобраться, насколько это соответствует действительности.
Для начала вспомним, где, помимо задачи поражения человека, максимально востребовано останавливающее действие. Это охота на представителей животного мира.
Останавливающее действие охотничьих боеприпасов
Потребность в высоком останавливающем действии охотничьего оружия обусловлена двумя причинами. Во-первых, это повышает безопасность охотника. Большинство животных бывает достаточно «крепко на рану». Иными словами, раненое животное, будь то кабан, волк или медведь, при стрельбе вблизи вполне может атаковать охотника и нанести ему травмы и ранения, вплоть до смертельных. Вторая задача, решаемая высоким останавливающим действием патронов, это отсутствие подранков на охоте. Сделать и не добыть «подранка» является серьёзным «косяком» в охотничьей среде, кроме того, это может быть даже финансово наказуемо в некоторых охотугодьях.
Минимально приемлемыми боеприпасами для охоты на животных из большой африканской пятёрки считаются .375 Н&Н Magnum (9,53х91 мм) или его немецкий аналог 9,3х64 мм. Более мощными являются патроны калибров .416 (10,57х74 мм), .470 (12,1х83 мм), .505 Gibbs (12,8х80 мм).
Как мы видим, эти боеприпасы вполне «человеческого» калибра 9—12 мм, никто не делает их калибром 20—25 мм и более, чего, казалось бы, можно ожидать исходя из соотношения размеров и массы человека и животных из состава большой африканской пятёрки, особенно с учётом практически пистолетной дистанции выстрела при охоте на этих животных. Основной упор идёт на увеличение начальной энергии выстрела, которая для «африканских» калибров может составлять 6000 —12 000 Дж.
Возникает вопрос: если дело не в калибре, то почему бы его не уменьшить, увеличив скорость пули? Проблема в том, что увеличение скорости пули свыше определённого предела крайне отрицательно влияет на ресурс ствола. Диапазон начальных скоростей большинства современных армейских патронов лежит в диапазоне 800—1000 м/с, охотничьих зачастую и того ниже. Соответственно, для того чтобы обеспечить достаточную для поражения зверя дульную энергию, приходится увеличивать массу пули. И калибр здесь в первую очередь является следствием необходимости увеличения массы пули, а не того, что пуля калибром 12 мм поразит слона лучше, чем пуля калибром 10 мм, при одинаковой энергетике.
Если говорить о стрельбе на большую и среднюю дальность, до здесь определяющими факторами выбора калибра и массы пуль является необходимость обеспечения оптимальных аэродинамических характеристик, за счёт формы пули, и сохранения энергии пули на значительном расстоянии, учитывая тот факт, что более лёгкие пули быстрее теряют скорость и подвержены ветровому сносу.
В качестве крайнего примера малокалиберных высокоскоростных боеприпасов можно упомянуть пулю Герлиха для конических стволов. Диаметр пули Герлиха составлял 6,35 мм, масса пули 6,35 г, начальная скорость пули достигала 1740—1760 м/с, дульная энергия – 9840 Дж. Этот рекорд для пуль малого калибра и малой массы не побит до сих пор. Пуля Герлиха на расстоянии 50 м проламывала в стальном броневом листе толщиной 12 мм дыру диаметром 15 мм, а в более толстой броне делала воронку в 15 мм глубины и диаметром 25 мм. Обычная пуля винтовки Маузера калибра 7,92 мм оставляла на такой броне лишь небольшое углубление в 2–3 мм. Наработки по пуле Герлиха были использованы при разработке высокоскоростных снарядов, но в стрелковом оружии такие боеприпасы распространения не получили из-за низкого ресурса оружия под них, составляющего порядка 400-500 выстрелов.
Вопрос на засыпку: что будет с представителем большой африканской пятёрки при попадании в него условной пули Герлиха, способной сделать 15-мм отверстие в броневом листе толщиной 12 мм, или её современного аналога с начальной энергией порядка 10 000 Дж?
Останавливающее действие при поражении человека
Вернёмся к останавливающему действию при поражении человека. Считается, что останавливающее действие растёт вместе с калибром пули, то есть у боеприпаса калибра .45 ACP (11,43х23 мм) останавливающее действие больше, чем у боеприпаса 9х19 мм, при этом калибр 9 мм считается минимально достаточным для пистолетов с точки зрения останавливающего действия.
Вопрос в том, что массогабаритные характеристики людей достаточно сильно различаются. В среднем рост человека варьируется от 165 см до 190 см, соответственно различаются размеры грудной клетки и внутренних органов. Это не считая различных особенностей строения тела, формы и расположения внутренних органов, наличия/отсутствия жировых отложений, различий в плотности костей, достигающих 25 – 30%, или объёмов мышечной ткани.
На основании вычисления пропорций тела в анатомии выделяют три основных типа телосложения человека: мезоморфный, брахиморфный, долихоморфный. К мезоморфному типу телосложения отнесены люди, анатомические особенности которых приближаются к усредненным параметрам нормы (с учетом возраста, пола и т. д.). У людей брахиморфного типа телосложения преобладают поперечные размеры, хорошо развита мускулатура, они не очень высокого роста. Сердце расположено поперечно благодаря высоко стоящей диафрагме. У брахиморфных легкие более короткие и широкие, петли тонкой кишки расположены преимущественно горизонтально. Люди долихоморфного типа телосложения отличаются преобладанием продольных размеров, имеют относительно более длинные конечности, слабо развитые мышцы и тонкую прослойку подкожного жира, узкие кости. Диафрагма у них расположена ниже, поэтому легкие длиннее, а сердце расположено почти вертикально.
Диаметр пули 11,43 мм в 1,27 раза больше, площадь в 1,61 раза больше, чем у пули 9 мм. Возникает вопрос, останавливающее действие пули калибра 9 мм достаточно для всех «типоразмеров» и «форм-факторов» человека, или работает только по нижнему/верхнему уровню?
Если для поражения самого «крупного» представителя человеческой расы достаточно патрона калибра 9 мм, то человека меньших габаритов можно столь же эффективно поразить пулей калибра 7,62 мм? Где находится граница минимально допустимого калибра, и почему считается, что это пресловутые 9 мм?
Почему 7,62х25 ТТ заменили на 9х18 мм ПМ?
Казалось бы, вот оно – реальное подтверждение эффективности патронов калибра 9 мм. Ведь патрон 7,62х25 ТТ в 1,5-2 раза мощнее патрона 9х18 мм ПМ. И сделала это не армия Буркина-Фасо, а одна из сильнейших и наиболее оснащённых армий мира – вооружённые силы СССР.
Сразу возникает вопрос. Зачем было выдумывать новый патрон 9х18 мм, когда уже были широко распространённые патроны 9х19 мм и 9х17 мм (.380 ACP)? Какие причины побудили вооружённые силы и Министерство внутренних дел СССР принять на вооружение пистолет с менее мощным патроном, чем 9х19 мм, но более мощным, чем 9х17 мм?
По поводу патрона 9х19 мм скорее всего сработал такой фактор, как «необходимо и достаточно». На момент принятия пистолета Макарова и патрона 9х18 ПМ на вооружение их характеристики позволяли уверенно поражать все необходимые цели. Если говорить о поражении незащищённого средствами индивидуальной бронезащиты (СИБ) человека, то характеристики патрона 9х18 ПМ и сейчас вполне актуальны, особенно вкупе с магазином увеличенной вместимости. При этом применение патрона 9х19 мм усложняло конструкцию оружия за счёт необходимости снижения скорости отката затвора, тогда как для патронов меньшей мощности можно было использовать схему со свободным затвором, что благоприятно сказывалось на массе, габаритах и стоимости оружия.
Что касается патрона 9х17, то здесь скорее всего сыграло роль либо нежелание принимать на вооружение боеприпас вероятного противника, либо желание разработать новый патрон с сопутствующим получением за это причитающихся премий и наград, в конце концов личный интерес ещё никто не отменял. В 30-х годах прошлого века, на основе патрона 9х17 мм в Германии, путём удлинения гильзы с 17 до 18,5 мм, был создан патрон 9×18 Ultra. Предположительно именно патрон 9×18 Ultra был выбран в качестве прототипа при создании патрона 9х18 мм.
В принципе, особых преимуществ патрон 9х18 мм перед патроном 9х17 мм не имеет. Говорить о том, что патрон 9х18 мм мощнее 9х17 мм конечно можно, но не составляет особого труда повысить мощность последнего до уровня патрона 9х18 мм, что подтверждает появление таких патронов 9х17 мм, как Buffalo Bore Ammunition 380 ACP (Auto) +P с начальной энергией свыше 400 Дж.
Почему же заменили мощный патрон 7,62х25 мм на значительно менее мощный 9х18 мм? Причины те же, что и в случае с патроном 9х19 мм. При всех его достоинствах, пистолет ТТ крайне неудобен в эксплуатации, обладает малым боезапасом для своих габаритов и массы, небезопасен в эксплуатации из-за отсутствия предохранителя и безопасного спуска курка с боевого взвода. Новый, менее мощный патрон 9х18 мм, выбрали исходя из необходимости создания компактного оружия, максимально удобного в повседневной эксплуатации.
Но всё же почему 9 мм, а не 7,62 мм? Первоначально на конкурс требовалось представить два образца, в калибрах 7,65 мм и 9 мм, что говорит об отсутствии предубеждений в отношении калибра 7,62/7,65 мм. В конечном итоге был выбран новый патрон 9х18 мм, предполагаемые причины появления которого описаны выше. В различных источниках говорится о том, что причиной выбора патрона калибра 9 мм является более высокое останавливающее действие последнего, по сравнению с патронами калибром 7,62/7,65 мм, однако никакой информации о системном исследовании в то время такого свойства боеприпаса как «останавливающее действие», и его применении к выбору пистолетного патрона, найти не удалось. Во всех доступных источниках указано – патрон калибра 9 мм выбран в том числе из-за большего останавливающего действия и точка.
На самом деле причин может быть несколько, например, большая технологичность 9 мм патрона из-за отсутствия лишних операций при изготовлении бутылочной формы гильзы (цилиндрическая получится или слишком длинной, что будет мешать её подаче в компактном пистолете, либо будет иметь ограниченный объём не позволит дать пуле необходимую начальную энергию). Да и психологический фактор списывать нельзя – больше калибр, больше диаметр ствола, больше пуля, значит «мощнее». В конце концов в США до сих пор многие обожают патрон .45 ACP, несмотря на то, что вооружённые силы США перешли на патрон 9х19 мм лет сорок тому назад.
Исходя из вышеизложенного, нет достаточных оснований полагать, что причиной выбора пистолетного патрона калибра 9 мм стало его большее останавливающее действие по сравнению с патроном калибра 7,62 мм. Если на момент создания пистолета Макарова и патрона 9х18 мм уже были бы широко распространены СИБ или присутствовала бы вероятность встречи с откормленным стероидами и «обдолбанным» психотропными препаратами противником с собакой бойцовой породы в комплекте, то активное использование патрона 7,62х25 мм вполне могло бы продолжаться до наших дней. Пистолет Макарова и патрон 9х18 мм могли бы просто не появиться на свет, и развитие отечественного короткоствольного оружия шло бы по западному пути, с созданием многозарядных пистолетов с коротким ходом ствола.
Так почему же всё-таки считается, что 9 мм — это минимальный калибр для обеспечения останавливающего действия короткоствольного оружия? Внятных ответов на это вопрос найти не удалось. Многочисленные исследования, о которых мы говорили в одной из предыдущих статей, не дают исчерпывающего ответа, нет даже вменяемого количественного определения «останавливающего действия».
В следующем материале мы рассмотрим суть останавливающего действия, уточним его определение, попробуем охарактеризовать количественно, а также попробуем определить, какие поражающие факторы боеприпасов современного оружия оказывают на него максимальное влияние.
Создание
Сконструированный в 1948 году Николаем Макаровым пистолет сразу попал в жесткие условия конкурсного отбора. Наряду с Макаровым, свои концепции нового пистолета, созданного по результатам только что оконченной Великой Отечественной войны, представили лучшие советские оружейники. Среди них были Ф.В. Токарев, С.Г. Симонов, С.А. Коровин, И.Я. Стечкин, А.А. Климов и другие. Согласитесь, среди таких «мастодонтов» оружейного дела выиграть сложно.
Новый пистолет должен был соответствовать жестким требованиям, предъявляемым к личному оружию советских офицеров: компактность, эргономичность, высокая надежность, технологичность в производстве, простота в эксплуатации, а главное – новый для СССР калибр – 7,65 или 9 миллиметров.
Наш не менее знаменитый пистолет ТТ-33 в силу своей конструкции, а главное калибра патрона, часто не дававшего нужного останавливающего эффекта, необходимо было заменить. С этим связан один из первых мифов вокруг ПМ. Многие думают, что Макаров «украл» конструкцию немецкого Walther PP, производившегося с конца 20-х годов. Но это не так, просто Макаров использовал ту же схему – отдачу свободного затвора. При этом ПМ получился значительно проще и конструктивно надежнее, нежели Вальтер: ПМ насчитывал всего 25 деталей. Давайте предоставим слово самому конструктору пистолета:
«Достаточно сказать, что я в то время работал ежедневно, практически без выходных дней, с восьми часов утра и до двух-трех часов ночи, в результате чего я дорабатывал и расстреливал образцов в два, а то и в три раза больше, чем мои соперники, что, безусловно, дало возможность в совершенстве отработать надежность и живучесть».
ПМ в разобранном состоянии
Патроны России
9х18 пистолетные патроны
9-мм пистолетные патроны
По опыту применения стрелкового вооружения во Второй мировой войне управлением стрелкового вооружения ГАУ была поставлена задача по созданию нового пистолета с существенно меньшими массово-габаритными характеристиками, чем у ТТ. При этом для перспективного пистолетного комплекса потребовали сохранить останавливающее действие пули на уровне 7,62-мм пистолетного патрона, а также обеспечить высокую надежность и безотказность работы в различных условиях эксплуатации.
Новый 9-мм пистолетный патрон (9 П) с длиной гильзы 18 мм был разработан в НИИ-44 (впоследствии ФГУП «ЦН И ИТОН МАШ») и принят на вооружение вместе с пистолетом Макарова в 1951 году. Пуля патрона 9 П со свинцовым сердечником при практически такой же массе, что и у ТТ, имела более чем на 100 м/с меньшую начальную скорость и примерно на 30% меньший баллистический импульс. При этом останавливающее действие пули нового патрона обеспечивалось за счет увеличения ее калибра и сферической формы) головной части пули.
Патроны 9×18 предназначены для стрельбы из пистолетов и пистолетов-пулеметов. Имеется несколько модификаций патрона обеспечивающих выполнение различных задач — с пулей со стальным сердечником, трассирующий, высокоимпульсный, экспансивный, бронебойный и др.
9х18 патрон с пулей со стальным сердечником 9 Пст (57-Н-181С)
9х18 патрон с пулей со стальным сердечником 9 Пст (57-Н-181С)
Патрон 9 Пет был разработан взамен патрона 9 П с пулей со свинцовым сердечником в 1954 году. Он предназначен для поражения живых целей на дальности до 50 м.
Пуля имеет оболочку из биметалла полностью закрывающую сердечник. Форма носовой части пули — сферическая. Материал гильзы — биметалл или сталь покрытая зеленым лаком.
Пуля отличительной окраски не имеет.
9х18 патрон с пулей со стальным сердечником 9 Пст в разрезе
Пуля и стальной сердечник 9 Пст
Основные характеристики патрона 9 Пст
Масса патрона, г: 10
Масса пули, г: 6
Длина патрона, мм: 25
Начальная скорость пули, м/с: 298
Кучность стрельбы на дальности 25 м (R50), см: 3,2
9х18 патрон с пулей повышенной пробивной способности РГ 028
9х18 патрон с пулей повышенной пробивной способности РГ 028
Высокоимпульсный патрон с пулей повышенной пробиваемости был создан в конце 1970-х по заказу КГБ СССР. Он предназначен для поражения живых целей в средствах индивидуальной бронезащиты.
Повышенные по сравнению с патроном 9 Пет возможности по пробитию бронежилета были достигнуты за счет совершенствования конструкции сердечника. Пуля полуоболочечная, такая конструкция была выбрана с целью повышения пробивной способности сердечника, энергия которого не затрачивается на пробитие оболочки.
Пуля отличительной окраски не имеет.
Основные характеристики патрона РГ 028
Масса патрона, г: 11
Масса пули, г: 6
Длина патрона, мм: 25
Начальная скорость пули, м/с: 325
Кучность стрельбы на дальности 25 м (R50), см: 3,2
9х18 патрон с пулей повышенной пробиваемости 9 ПП (7Н16)
9х18 патрон с пулей повышенной пробиваемости 9 ПП (7Н16)
Высокоимпульсный патрон с пулей со стальным сердечником был создан в конце 1980-х. Он предназначен для поражения живых целей на дальности до 50 м. Повышение пробивного и останавливающего действия было достигнуто за счет значительного увеличения начальной скорости пули.
Пуля массой 5,5 г имеет оболочку из биметалла полностью закрывающую сердечник. Форма носовой части пули — коническая. Патрон 9 ПП должен использоваться только с модернизированным пистолетом Макарова (ПММ)
Пуля отличительной окраски не имеет.
Основные характеристики патрона 9 ПП
Масса патрона, г: 9,6
Масса пули, г: 5,5
Длина патрона, мм: 25
Начальная скорость пули, м/с: 420
9х18 патрон с пулей повышенного останавливающего действия СП7
9х18 патрон с пулей повышенного останавливающего действия СП7
Патрон с пулей повышенного останавливающего действия предназначен для поражения живых целей, незащищенных средствами бронезащиты. Повышенное останавливающее действие достигнуто за счет конструкции пули и повышения ее начальной скорости до 420 м/с.
Пуля экспансивная, полуоболочечная с полостью в головной части.
Патрон принят на вооружение в специальных подразделениях правоохранительных органов.
Головная часть пули окрашена в черный цвет.
Пули патронов СП7 и СП8
Основные характеристики патрона СП7
Масса патрона, г: 8
Масса пули, г: 6
Длина патрона, мм: 25
Начальная скорость пули, м/с: 420
9х18 патрон с пулей малой пробивной способности СП8
9х18 патрон с пулей малой пробивной способности СП8
Патрон с пулей малой пробивной способности предназначен для поражения живых целей в условиях применения оружия в воздушном транспорте специальными подразделениями правоохранительных органов. Требование низкой пробивной способности объясняется необходимостью сохранения герметичности фюзеляжа воздушного судна при попадании в него пулей.
Пуля экспансивная, полуоболочечная с полостью в головной части. С целью снижения ее пробивной способности скорость пули снижена до 250 м/с.
Головная часть пули окрашена в фиолетовый цвет.
Основные характеристики патрона СП8
Масса пули, г: 5
Длина патрона, мм: 25
Начальная скорость пули, м/с: 250
Кучность стрельбы на дальности 25 м (R50), см: 3,2
9х18 патрон с бронебойной пулей ПБМ (7Н25)
9х18 патрон с бронебойной пулей ПБМ (7Н25)
Патрон ПБМ 9×18 был создан в ГУП «КБП» в конце 1990-х. Он предназначен для поражения живых целей в средствах индивидуальной бронезащиты на дальности до 50 м. Повышение пробивного и останавливающего действия было достигнуто за счет снижения массы пули и существенного повышения (до 480 м/с) ее начальной скорости.
Пуля массой 3,6 г имеет сердечник из высокопрочной стали. Передняя часть сердечника выступает из оболочки.
Головная часть пули окрашена в черный цвет.
Бронебойная пуля ПБМ
Основные характеристики патрона ПБМ
Масса патрона, г: 7,4
Масса пули, г: 3,55
Длина патрона, мм: 25
Начальная скорость пули, м/с: 520
9х18 патрон с экспансивной пулей ПЭ
9х18 патрон с экспансивной пулей ПЭ
Патрон с экспансивной пулей создан для подразделений МВД в конце 1990-х. Он предназначен для поражения незащищенных живых целей на дальности до 50 м.
Пуля экспансивная, полуоболочечная с полостью в головной части.
Отличительной окраски пуля не имеет.
Патрон с экспансивной пулей ПЭ, вид сверху
9х18 патрон с трассирующей пулей ПТ
9х18 патрон с трассирующей пулей ПТ
Патрон с трассирующей пулей ПТ.
Патрон с трассирующей пулей создавался для стрельбы из пистолетов-пулеметов. Он предназначен для поражения живых целей, целеуказания и корректирования огня.
Головная часть пули окрашена в зеленый цвет.
Трассирующая пуля ПТ
9х18 патрон с пулей с пониженной рикошетирующей способностью 9 ПРС
9х18 патрон с пулей с пониженной рикошетирующей способностью 9 ПРС
Патрон ПРС был создан в начале 2000-х годов по заказу МВД России (9 ПРС). Сердечник пули свинцовый. При попадании в твердые преграды такая пуля сминается, быстро теряет скорость и не дает опасных рикошетов.
Отличительной окраски пуля не имеет, но на донце гильзы вместе с номером завода и годом изготовления имеется клеймение «ПРС».
Донце гильзы патрона 9 ПРС
Пуля с пониженной рикошетирующей способностью 9 ПРС
9х18 учебный пистолетный патрон 9 уч (57-Н-181 уч)
9х18 учебный пистолетный патрон 9 уч (57-Н-181 уч)
Учебный пистолетный патрон предназначен для обучения приемам заряжания и разряжения оружия, производства выстрела и снаряжения магазинов.
Учебный патрон изготовляется с использованием основных деталей патрона с обыкновенной пулей 9 Пет, но не содержит порохового заряда и имеет охолощенный капсюль-воспламенитель. Патрон выпускается с биметаллической гильзой.
Дня отличия от боевых патронов, на его гильзе выполнены две кольцевые канавки.
Патрон 9×19 Luger / Parabellum, 1902, Германия
Тактико-технические характеристики 9 мм Luger / Parabellum
Калибр – 9×19 Luger
Настоящий калибр пули, мм – 9,03
Длина, мм – 29,69
Длина гильзы, мм – 19,15
Диаметр фланца гильзы, мм – 9,96
Диаметр основания гильзы, мм – 9,93
Диаметр шеи гильзы, мм – 9,65
Диаметр ведущей части пули, мм – 9,03
Масса пули, г – 4,08-9,53
Масса порохового заряда, г – 0,46-0,48
Масса гильзы с капсюлем, г – 3,54-3,60
Начальная скорость пули, м/с – 310-600
Максимальное давление пороховых газов, кг/см2 – 1300-2800
Дульная энергия пули, Дж – 380-710
Патрон разработал в 1902 году Георг Люгер (Georg Johann Luger) для повышения мощности пистолета “Парабеллум”. В 1904 году его приняли на вооружение германского флота, в 1908 году – на вооружение германской армии. Первоначально пуля имела коническую форму с плоской головной частью (в виде усеченного конуса).
Патрон 9×19 ранний выпуск
В 1904 году, для повышения мощности пистолета “Парабеллум”, Люгер изменил форму гильзы патрона 7.65 мм с бутылочной на цилиндрическую, соединив с пулей патрона 9 мм.
Патрон 9×19
Первоначально патрон 9×19 имел оболочечную пулю с плоской головной частью (в виде усеченного конуса). В 1915 году ее заменили на пулю с оживальной головной частью. Пуля сначала имела стальную плакированную мельхиором оболочку со свинцовым сердечником. С 1917 года стальная оболочка пули лакируется томпаком.
9×19 Luger: FMJ; FMJ nick; HP (R-P); HP (CBC); HP nick (слева-направо)
Гильзы патрона 9×19 выпускаются как латунные, так и стальные, покрытые медью. Пуля может быть любого типа, включая пластиковую. Пуля общего назначения – оболочечная со свинцовым сердечником. Оболочка биметаллическая или стальная, плакированная томпаком.
Патроны, выпускаемые для гражданского и полицейского оружия, оснащались практически всеми типами пуль, выпускавшимися в мире.
Хорошие баллистические качества патрона 9×19 сделали его после Второй Мировой войны стандартным боеприпасом для пистолетов и пистолетов-пулеметов в большинстве стран мира.
Патрон 9×19 Luger / Parabellum выпускают практически во всех странах мира.
9×19 Luger разных производителей
В принципе, уточнение типа 9х19 «Parabellum» или 9х19 «Luger» дает лишь представление о геометрических размерах гильзы. Тождества между этими обозначениями не существует: в одних странах первое сокращение относится к боевым патронам, а второе – к патронам для гражданского рынка, в Финляндии же первым обозначают патроны с гильзами, имеющими капсюльное гнездо типа «Бердан», вторым – капсюльное гнездо типа «Боксер» (преемник «бердановского» капсюля, который почти вытеснил «бердановский» капсюль).
Некоторые европейские фирмы до сих пор используют обозначение 9х19-мм «Luger» для патронов, поставляемых на американский рынок, тогда как для остальных стран-покупателей те же патроны продают как 9х19 «Parabellum».
Тем не менее, одинаковые в пределах допуска внешние геометрические размеры гильзы объединяют в семейство калибра 9х19 тысячи самых разнообразных патронов, разработанных во всех уголках мира начиная с 1902 года.
Патроны 9х19 имеют несколько базовых модификаций, отличающихся по мощности: 9-мм «парабеллум» со стандартным импульсом (т.е давление в канале ствола не превышает нормы), так называемый «стандартный» патрон, 9-мм +Р (т.е давление в канале ствола высокое (повышенное)), 9-мм +Р+ (т.е давление в канале ствола очень высокое – этот тип патрона используется в полиции, реже в «гражданских» пистолетах), 9-мм НАТО (состоит на вооружении армий стран NATO).
Также существуют так называемые «автоматные» патроны 9х19, предназначенные для пистолетов-пулеметов, имеющие на западе общее обозначение «series В 3» (Использование таких патронов в любых пистолетах недопустимо, т.к по причине куда большего даже по сравнению с патроном 9х19-мм «НАТО» максимально допустимого давления пороховых газов ствол может разорвать. Их можно применять только в пистолетах-пулеметах).
Современное же оружие, такое, как, например, пистолеты «Glock-17», «Beretta-92 FS» и т.д, производятся с учетом того, что для стрельбы, возможно, будут использоваться патроны 9-мм +Р+ или 9-мм NATO.
Правда, специалисты не советуют владельцам таких пистолетов, как, например Glock-17, Beretta-92 FS и т.д, все время вести стрельбу из него патронами 9-мм +Р+ или 9-мм NATO, лучше стрелять «стандартным» патроном 9х19, поскольку в случае ведения огня «стандартным» патроном 9х19 ресурс ствола будет гораздо выше, нежели в случае ведения огня патронами 9х19 +Р, 9х19 +Р+ или 9х19 NATO.
Также стоит упомянуть то обстоятельство, что и Россия перешла на «евростандарт», приняв патрон калибра 9х19 (и его модификации) в качестве одного из штатных патронов для боевого оружия (а также ввиду того, что патрон 9х18 ПМ оказался бессилен перед современными средствами индивидуальной бронезащиты) на Тульском патронном заводе разработали его улучшенную модификацию – патрон 9х19 ПП.
9х19 ПП (Индекс ГРАУ — 7Н30) — патрон с пулей повышенной пробиваемости. Разработан в конце 2000-х гг. КБАЛ им. Л. Н. Кошкина совместно с Тульским патронным заводом. Масса пули — 5,5-5,8 грамм при давлении в канале ствола до 2200 атм. (220 мПа), начальная скорость пули — 420—445 м/с на расстоянии 10 метров от дульного среза, что соответствует кинетической энергии 714 Дж. Этой энергии хватает на пробитие 7-мм стальной пластины, а 4 мм плиту из стали Ст.3 на расстоянии 60 м, бронежилет Ж-86-2 на расстоянии 25 м. Правда, такое приемлемое давление имели лишь ранние патроны 9х19 ПП.
Бронебойный патрон 9×19 (7H21)
9х19 ПСТ (Индекс ГРАУ — 7Н21) — патрон с пулей со стальным сердечником. Разработан ЦНИИточмаш в начале 1990-х гг. Масса пули — 5,4 грамма, начальная скорость пули — 445—470 м/с. По мощности превосходит коммерческие боеприпасы 9×19 мм Парабеллум и соответствующий более мощным армейским патронам 9×19 мм NATO (9×19 +P). Пуля пробивает 4 мм плиту из стали Ст.3 на расстоянии 55 м.
Однако позже производители, решив «нарастить мускулы», серьезно усилили у серийных бронебойных патронов 7Н21 (разработка ЦНИИТОЧмаш, конструктор патрона – И. П.Касьянов) рабочее давление, которое, оказалось выше, чем у патронов калибра 9х19, рассчитанных на применение только в пистолетах-пулеметах.
Бронебойный патрон 9×19 ПБП (7Н31)
9х19 ПБП (Индекс ГРАУ — 7Н31) — патрон с пулей повышенной пробиваемости. Разработан Тульским КБ приборостроения в начале 2000-х гг. Полуоболочечная пуля патрона 9×19 ПБП имеет стальной термоупрочнённый сердечник, оголённый в головной части. Рубашка выполнена из алюминиевого сплава. Масса пули — 4,1 грамм, начальная скорость пули — до 600 м/с.
Высокая скорость и особенности конструкции пули обеспечивают надежное пробитие бронежилетов 2-го класса защиты по ГОСТ Р50744-95. При применении в комплексе с новым патроном повышенной пробиваемости (7Н31) обеспечивает пробитие бронежилетов 3-го класса или 8-мм стальной плиты на дистанции не менее 20 м.
Более поздний патрон 7Н31 (разработка КБП) имеет еще более «жесткие» даже по сравнению с патроном 7Н21 уровни предельно допустимого давления, что ведет не только к излишним нагрузкам на оружие, но и не дает возможности достичь приемлемых точности и кучности стрельбы.
Стоит отметить также и то обстоятельство, что российские производители боеприпасов производят патрон 9х19 Luger со «стандартным» рабочим давлением как с латунной, так и со стальной и биметаллической гильзами.
Нужно отметить и то обстоятельство, что патроны производства тульского ТПЗ имеют наружную герметизацию пули и увеличенную (по сравнению с другими российскими патронными заводами) толщину слоя лака у дульца гильзы.
9х19 П (Индекс ГРАУ — 7Н35) — патрон с пулей со свинцовым сердечником. Разработан ЦНИИточмаш, серийно не производился.
9х19 Т (Индекс ГРАУ — 7Т4) — патрон с трассирующей пулей. Разработан ЦНИИточмаш, серийно не производился.
9х19 ПРС — патрон пониженной рикошетируемой способности. Разработан и серийно производится ОАО «Барнаульский станкостроительный завод». Масса пули — 7,47 грамм, начальная скорость пули — 345—385 м/с.
9х19 ПСО — патрон спортивный. Серийно производится Тульским патронным заводом. Масса пули — 7,46 грамм, начальная скорость пули — 340 м/с.
От «Гюрзы» к «Удаву»
В декабре 1990 года Главное ракетно-артиллерийское управление Министерства обороны (ГРАУ МО) СССР разработало техническое задание на создание нового пистолета взамен надёжного, но уже недостаточно эффективного к тому времени пистолета ПМ. Тема опытно-конструкторских работ получила название «Грач». Предполагалась модульность конструкции нового оружия и использование нескольких типов патронов (7,62-мм ТТ, 9-мм ПМ и ПММ) путём замены ствола. Главным требованием, предъявляемым к новому пистолету, было поражение живой силы на дистанции 25 м в бронежилетах типов Ж-81 и Ж-86-2.
Рождение «Гюрзы»
Климовский ЦНИИТОЧМАШ, как всегда, решил идти по более сложному пути, сулящему далёкие, но долгосрочные перспективы. Стоить отметить, что даже спустя почти двадцать лет потенциал предложенного тогда решения далеко не исчерпан. К началу конкурса точмашевцы представили абсолютно новый патрон РГ052 калибра 9×21 мм и пистолет ПС конструкции П.И. Сердюкова. По их расчётам, именно патрон с увеличенной длиной гильзы мог полностью удовлетворить озвученные требования ГРАУ. Необходимо отметить, что эксперименты с патронами 9×21 мм в СССР проводились ещё в 60-х годах, однако тогда это не принесло ожидаемых результатов, а калибр пули соответствовал патрону 9×18 мм. В этот раз калибр пули соответствовал западным стандартам для патронов Люгер, что делало патрон лишь условно заменяемым с патронами 9×19 мм. Пуля такого патрона не застрянет в стволе пистолета под патрон Люгер, но сам патрон в магазин не влезет. Например, зарубежный патрон 9×21 IMI, также имеющий 21-мм гильзу, но длину «люгеровского» патрона, позволяет стрелять из пистолетов калибра 9×19 мм путём замены нового ствола с другим патронником.
Конкурс «Грач» пришёлся на сложный период начала 90-х годов с его экономическими проблемами и нехваткой государственного финансирования. ГРАУ пришлось отказаться от мультикалиберности нового пистолета и начать разработку оружия, совместимого с мировыми стандартами самого распространённого в мире патрона калибра 9×19 мм. В этих условиях доработка пистолета Сердюкова лишилась государственного финансирования и перешла на инициативные рельсы. Так появился пистолетный комплекс под патрон 9×21-Г, где буква означала грозное наименование пистолета — «Гюрза». «Ведь укус гюрзы, как и выстрел из нового пистолета, смертельны», — резонно считал один руководителей проекта. Всё это было сделано в надежде найти экспортный потенциал пистолетного комплекса, пробивающего практически любой бронежилет, предназначенный для защиты от пистолетных пуль. Имеется информация, что первая партия таких пистолетов была продана в одну из богатых арабских стран — возможно, именно экспортные денежные вливания и позволили выжить «змеиному семейству» в тяжёлое время.
Пистолет, получивший индекс РГ055, имел автоматику на принципе отдачи с коротким ходом ствола. Запирание ствола, который при откате совершал перемещение вдоль своей оси, осуществлялось качающимся замыкателем. Такая конструкция автоматики и устройства запирания сохранилась в последующих модификациях пистолета. Первая опытная партия в 50 пистолетов была изготовлена в 1993 году и передана в опытную эксплуатацию в специальные подразделения правоохранительных органов. Патрон, получивший индекс РГ054, стал более технологичным и пригодным для серийного производства, была незначительно уменьшена начальная скорость пули. На дальности 40 м для него не были преградой ни бронежилеты 2-го класса, ни стальной лист Ст.3 толщиной 5 мм.
В кого направлен «Вектор» из ФСБ?
Вскоре перспективной разработкой заинтересовалось Министерство безопасности России (будущая ФСБ). Разгул организованной преступности начала 90-х годов вынудил искать решение, способное ей противостоять. Мощный комплекс под патрон 9×21 мм оказался как нельзя кстати. По инициативе заказчика открывается ОКР «Вектор», пистолет получает индекс СР1 (специальная разработка), а патрон — СП10 (специальный патрон). Пистолетный комплекс дорабатывается под новые требования и проходит полный цикл государственных испытаний, в результате чего в 1996 году на вооружении ФСБ появляется новый мощный инструмент борьбы с преступностью и терроризмом.
Патрон СП10 — это доработанный до требований массового производства патрон РГ054 с оптимизированными баллистическими параметрами (разработан Л.С. Дворяниновой). В дальнейшем гамма боеприпасов для «Вектора» расширилась за счёт патронов СП11 с пулей со свинцовым сердечником (разработан А.Б. Юрьевым, И.П. Касьяновым, Е.С. Корниловой), СП12 с экспансивной пулей (разработчик — М.И. Кабаев) и СП13 с бронебойно-трассирующей пулей (разработчики — М.И. Кабаев, Л.И. Новожилова, Т.П. Васильева), разработанных для пистолета-пулемёта «Вереск». Наиболее интересным специальным инструментом в арсенале спецназа стал патрон СП12, по мощности останавливающего действия не уступающий 10×25-мм Auto, штатному патрону сотрудников ФБР.
«Гранит» для военных
После принятия пистолета СР1 на вооружение ФСБ у ГРАУ вернулся интерес к пистолетному комплексу, в интересах Министерства обороны начались опытно-конструкторские работы (ОКР) «Гранит». В декабре 1996 года состоялись государственные испытания пистолета, который по безотказности в нормальных условиях эксплуатации и ресурсу деталей (в том числе узла запирания) не удовлетворил требованиям технического задания. Также была отмечена неудачная конструкция рычажной защёлки магазина. Доработка пистолета, оптимизация параметров патрона, оформление нормативной документации и проверка полноты доработок продолжились до конца 2000 года. 21 марта 2003 года постановлением Правительства Российской Федерации №166 на вооружение ВС РФ был принят пистолет самозарядный пистолет Сердюкова (наряду с пистолетами ПЯ конструкции В.А. Ярыгина и ГШ-18 конструкции В.П. Грязева и А.Г. Шипунова). Пистолету присвоили индекс ГРАУ 6П53, а патроны СП10, СП11 и СП13 получили индексы 7Н29, 7Н28 и 7БТ3 соответственно.
После доработки пистолет получил рукоятку более удобной формы, кнопочную защёлку магазина, увеличенную спусковую скобу для стрельбы в перчатках и прицельные приспособления со световозвращающими капсулами. Патрон 7Н29 сохранил свои бронебойные свойства, 7Н28 имел кучность R50 на дистанции 25 м не более 2,6 см, а 7БТ3 мог пробивать стальной лист Ст.3 толщиной 5 мм на дистанции 55 м и давал хорошо различимую трассу на дальности до 200 м.
Пистолеты СР1 и СПС серийно производились на кировском заводе «Маяк» и в климовском ЦНИИТОЧМАШ. Отличить такие пистолеты можно по эмблеме производителя на рукоятке: «сова» — для Климовска, «радикал» — для Кирова. Также характерным признаком кировских пистолетов являлся буквенно-цифровой серийный номер, хотя ЦНИИТОЧМАШ использовал и затворы, изготовленные на заводе «Маяк». Из-за отсутствия дефицитных светонакопителей пистолеты СПС могли поставляться в войска со штатными прицельными приспособлениями СР1, однако Министерство обороны так и не проявило к нему особого интереса, ограничившись закупкой лишь небольшой партии для подразделений специального назначения. После непродолжительного производства выпуск пистолетов на заводе «Маяк» был прекращён.
Дальнейшая модернизация комплекса
С учётом процесса эксплуатации пистолетов СР1 и наработок по теме «Гранит» в 2000-2003 годах в рамках ОКР «Внесение» была проведена работа по повышению эксплуатационных характеристик пистолета. Как и у СПС, у нового пистолета изменилась форма рукоятки, появилась новая кнопочная клавиша защёлки магазина, было увеличено расстояние между спусковым крючком и передней стенкой спусковой скобы для удобства работы в зимних перчатках. Главным отличием от армейского пистолета стали новая широкая прямоугольная клавиша заднего предохранителя, а также сохранившиеся от СР1 прицельные приспособления. Итогом ОКР стало принятие в 2004 году на вооружение ФСБ новой модификации — СР.1М.
Внимательный читатель заметит странное появление точки в индексе пистолета. Это не опечатка, а целая история, достойная отдельной статьи. Для любителей абсолютной точности кратко объясним появление этого знака препинания. Вся документация по ОКР, разработанная ЦНИИТОЧМАШ, проходила под индексом СР1М, однако на каком-то этапе окончательного оформления документов заказчиком в индексе появилась та самая злосчастная точка, с которой новый пистолет и был принят на вооружение. Разработчику не оставалось ничего иного как принять этот досадный факт и исправить свою документацию, дописав в уже напечатанные документы рукописную точку. Однако главный конструктор пистолета П.И. Сердюков оказался педантом и позднее смог добиться того, что точка исчезла из последующих модификаций пистолета. Таким образом, вполне допустимо написание индекса СР1М как без точки, так и с ней.
С 2011 года документация на пистолеты СПС и СР1М была унифицирована. Таким образом, между этими двумя модификациями теперь можно поставить знак равенства, а армейский пистолет стал выглядеть точь-в-точь как полицейский. Не лишним будет привести краткую и ёмкую характеристику пистолета СР1М от представителя одного из подразделений специального назначения Росгвардии И. Кардена:
— очень мягкий спуск;
— при скоростной стрельбе рвёт из рук (подбрасывает);
— мушка тонковата для скоростной стрельбы;
— спусковой крючок поджат к рамке, и стрельба самовзводом не очень комфортна;
— чтобы работал самовзвод, курок надо предварительно слегка взвести;
— чтобы полностью взвести курок, нужно правой рукой держать пистолет, выключая клавишный предохранитель, а пальцем левой руки взводить курок;
— для плавного спуска курка тоже нужны две руки».
Дальнейшая модернизация пистолета проходила в 2008-2010 годах в рамках ОКР «Возвышение». Так появился пистолет с приспособлениями для крепления вспомогательных средств. Отличительной особенностью СР1МП является наличие специальных съёмных приспособлений с планками Пикатинни и надульного глушителя. Приспособление крепится в рамке пистолета и позволяет установить одну или четыре планки для установки лазерного указателя, фонаря и коллиматорного прицела. Надульный глушитель устанавливается через специальный кронштейн, закрепляемый на рамке пистолета. Серийное производство СР1МП ведётся с 2012 года ФГУП «ЦНИИТОЧМАШ». Также арсенал пистолета пополнился новыми боеприпасами: модернизированным СП11М и пониженной пробиваемости СП17.
В 2011 году на вооружение спецназа ФСБ принимается пистолет СР1ПМ с комплектом технических средств. Комплект состоит из облегчённого затвора и ствола, позволяющих стрелять патронами 9×16 мм ПМП с метящими пулями. При стрельбе штатными патронами в пистолете используется комплект из трёх подвижных частей: кожуха затвора, личинки и ствола, что позволяет уменьшить воздействие отдачи на руку стрелка. Пистолет разработки П.И. Сердюкова и В.М. Кабаева в таком варианте сильно отличался от своего предшественника и представлял собой оригинальную конструкцию.
На выставке «Армия-2019» впервые был продемонстрирован пистолет СР1М с возможностью стрельбы тренировочными патронами 9×14-мм УП-М и УП-Б — аналогами всемирно известных канадских патронов 9 мм FX®.
«Удав» змеиного семейства
После успешной модернизации пистолетов семейства СР1 ЦНИИТОЧМАШ задумался и о совершенствовании армейского пистолета. Когда в институте началась работа над модернизированным СПС, в семейство «гюрзовых» неожиданно приполз «удав». Опыт недавних локальных конфликтов доказал необходимость мощного 9-мм пистолетного комплекса, и Министерство обороны вновь решило вернуться к разработке под патрон 9×21 мм — на этот раз совершенно новой перспективной системы. В марте 2014 года начались ОКР «Удав», в рамках которого была запланирована не только разработка общевойскового и специального пистолета, но и создание новых боеприпасов к ним.
О новой модели пока известно немного. За счёт применения новых полимерных материалов пистолет весит около 780 г, а с установленным глушителем — почти столько же, сколько обычный СР1М. Рамка пистолета изготовлена из нового высокопрочного полимерного материала ПА СВ 40-1МУП, который имеет физико-механические показатели на 15-20% выше чем у других материалов, а стойкость к циклическим нагрузкам по основным показателям значительно выше. Новые патроны имеют сердечник, аналогичный патрону СП16 пистолета ПСС-2, по виду напоминающий зубило. Патроны повышенной пробиваемости могут поражать живую силу в бронежилетах класса Бр2 типа 6Б23, а вот насколько они стали мощнее в сравнении с 7Н29, неизвестно.
Успешно пройдя государственные испытания в декабре 2018 года, пистолет был рекомендован к серийному производству под сокращённым наименованием СП, а документации присвоили литеру О1. В пистолетный комплекс вошли общевойсковой пистолет, специальный пистолет с глушителем, патроны повышенной пробиваемости 7Н42 и с уменьшенной скоростью пули 7У4, лазерный целеуказатель 1К242. На форуме «Армия-2019» впервые были показаны тактический и спортивный пистолеты «Удав» в калибре 9×19 мм.
Если у «Удава» всё ещё впереди, то пистолеты семейства СР1 смогли дать путевку в жизнь патрону калибра 9×21 мм, до сих пор именуемому на Западе как 9mm Gyurza. Именно он стал одной из причин внесения в 2013 году изменений в российский ГОСТ Р 50744-95 по стандартам бронезащиты. Теперь бронежилет класса Бр2 спасёт от патрона 7Н28, а для защиты от 7Н29 уже нужна «броня» класса Бр3. Внедрение инновационных решений всегда встречает массу трудностей технологического и экономического характера. Похоже, что «Гюрзе» и её потомкам удалось их преодолеть и способствовать появлению новой генерации в семействе климовских, а теперь уже подольских «змей».
