Один из комментариев натолкнул меня на мысль, что далеко не всем известно, что до хорошо известного нам Нагана обр. 1985 года, братья Наган сконструировали еще несколько револьверов, последним из которых стал револьвер обр. 1910 года.
Сегодня я расскажу про все револьверы братьев Наган, кроме того самого, столь милого и родного сердцу русского человека Нагана обр. 1895 года. Про него я расскажу отдельно.
Nagant mle. 1878
Первый револьвером, массово выпускавшимся фабрикой братьев Наган, стала модель 1877 года. До этого момента Fabrique d’armes Emile et Léon Nagant занималась, главным образом, ремонтом голландским револьверов, а единственным выпускавшимся образцом был двуствольный пистолет, принятый на вооружение бельгийской полиции.
С объявлением конкурса на армейский револьвер в конце 1870х годов, братья Наган включились в него, представив свой образец калибра 9,4 мм, запатентованный в 1877 году.
Технически модель 1877 года представляла собой револьвер с цельной рамкой, с УСМ двойного действия, причем курок был связан со спусковым рычагом через шептало. Патроны содержались в барабане, емкостью 6 патронов, причем его перезарядка осуществлялась через окошко с откидной дверцей с правой стороны оружия. Прицельные приспособления – простейшие, фиксированная мушка и целик.
Револьвер был принят на вооружение бельгийской армии и конной жандармерии в 1878 году под обозначением Nagant mle. 1878, и прослужил в таком виде добрый десяток лет.
Применяемый патрон 9,4 мм
Длина, мм 270
Длина ствола, мм 140
Вес без патронов, г 1100
Прицельная дальность, м 50
Емкость барабана 6
Nagant mle. 1878/86
В 1886 году для замены состоящей на вооружении бельгийской армии модели 1878 года братьями Наган была разработана в некоторой степени упрощенная модель этого же револьвера, получившая обозначение Nagant mle.1878/86.
Конструктивные отличия заключались в упрощенном УСМ двойного действия – теперь спусковой рычаг воздействовал непосредственно на курок, а не через шептало.
Внешне модель 1878/86 года от прототипа отличается овальными выемками в барабане вместо проточек на 2/3 длины барабана.
Nagant mle.1878/86 простоял на вооружении бельгийской армии до конца Первой Мировой Войны, хотя, к концу срока службы – большей частью в тыловых подразделениях.
Применяемый патрон 9,4 мм
Длина, мм 270
Длина ствола, мм 140
Вес без патронов, г 940
Прицельная дальность, м 50
Емкость барабана 6
Nagant mle. 1883
Уже в ходе перевооружения бельгийской армии, высшие военные чины пришли к мнению, что револьвер Nagant mle. 1878 года слишком дорог для вооружения им младших армейских чинов, в связи с чем братья Наган получили заказ на доработку с целью уменьшения стоимости производства.
Результатом работы стал револьвер с УСМ одинарного действия, без канавок на барабане, принятый на вооружение под обозначением Nagant mle.1883. В остальном конструкция повторяла свой прототип – Nagant mle. 1878.
Небольшая часть таких револьверов была закуплена в 1884-1885 годах для вооружения норвежской армии.
Применяемый патрон 9,4 мм
Длина, мм 270
Длина ствола, мм 140
Вес без патронов, г 950
Прицельная дальность, м 50
Емкость барабана 6
Nagant mle. 1884 Luxemburg
В 1884 году братья Наган получили заказ на изготовления револьвера для жандармерии Герцогства Люксембург. Властей этого миниатюрного королевства, по большому счету, вполне устраивала модель 1878 года, но были и свои собственные, несколько специфические пожелания: револьвер должен был иметь возможность оснащаться съемным штыком!
Задача, на первый взгляд, решалась достаточно элементарно – введением в конструкцию револьвера муфты на ствол, сконструированной таким образом, чтобы не мешать прицеливанию, и затягивавшейся позади мушки винтом. Игольчатый быстросъемный штык крестообразного сечения длиной 10 см фиксировался в муфте плоской пружиной, на внутренней стороне которой был специальный зуб, т.е. чтобы снять его, необходимо было отжать всего лишь одну пружину!
Сама же муфта могла носиться постоянно, для чего и кобура револьвера выполнялась таким образом, чтобы оружие помещалось в нем вместе с муфтой, а под клапаном кобуры размещался специальный кармашек, в котором и хранился штык.
Правда, при выполнении столь специфического заказа, встала и весьма специфическая проблема – муфта мешала выдвинуть шомпол, т.е. извлечь стрелянные гильзы из барабана стало невозможным! Решение было достаточно простым – длину ствола увеличили на 20 мм, а в шляпке оси установили подпружиненную кнопку, которая удерживала ось на месте, когда шомпол извлекали для выбивания гильз.
В остальном револьвер повторяет конструкцию образца 1878 года, за исключением некоторых особенностей: немного отличается форма мушки, барабан гладкий без долов, по-другому оформлена головка шомпола
Такая модель получили название Nagant mle.1884 Luxemburg, или попросту «люксембургской». Всего было выпущено 190 револьвером образца 1884 года, до наших дней из которых дошло около 15 штук.
Применяемый патрон 9,4 мм
Длина*, мм 290
Длина ствола*, мм 160
Емкость барабана 6
* размеры указаны без отъемного штыка
Nagant mle. 1887 Swedish
В 1887 году братья Наган участвуют в конкурсе на револьвер для шведской армии с образцом под шведский патрон 7,5 мм, представлявшим собой модификацию модели 1878/86 года.
Образец 1887 года (сегодня известный как Nagant mle. 1887 Swedish) с успехом прошел испытания, и был принят на вооружение армии Швеции. Каких-либо особых конструктивных особенностей эта модель не имела, внешне отличается прямоугольным профилем мушки.
Помимо фабрики Fabrique d’armes Emile et Léon Nagant, с 1897 по 1905 год револьверы Nagant mle. 1887 производились по лицензии в городе Husqvarna на предприятии «Хускварна Вопенфабрик», где их было произведено 13 732 единиц.
Стоит заметить, что модель 1887 года оказалась настолько удачной, что простояла на вооружении армии Швеции вплоть до конца Второй Мировой Войны, а некоторые образцы калибров 7,5 мм, .38 и .22LR (последний изготовлялся путем «гильзования» ствола и камор барабанов) совершенно легально продавались с армейских складов вплоть до 1958 года.
Применяемый патрон 7,5 мм
Прицельная дальность, м 50
Емкость барабана 6
Nagant mle. 1893
Наган обр. 1893 года, пожалуй, стал бы самым распространенном в мире Наганом, если бы не было «Русской модели».
В 1893 году на вооружение норвежской армии принимается шведская модель под тот же патрон (7,5 мм), и вообще конструктивно являясь полной ее копией. Самое значимое отличие – другая форма мушки. Эта модель сегодня более известна как Nagant mle.1893 Norwegian.
Вооруженные силы Норвегии получили 12 964 револьверов, подавляющая часть которых была произведена в Бельгии, 350 штук в Хускаварне, и совсем незначительное количество в Кронсберге. Как и в Швеции, в Норвегии Наганы простояли на вооружении до конца Второй Мировой Войны.
Помимо Норвегии, Наганы обр. 1893 года состояли на вооружении Бразилии, куда они поставлялись из Бельгии, но под патрон 11,2х20 мм R (.44 Nagant Brazilian), и в Аргентине, со стволом длиной 6 дюймов, под патрон 11,2х22 мм R (.440 Nagant Argentinian). Для Аргентины модель 1893 года производилась германской фирмой Simson&Co в городе Зуль.
Применяемый патрон 7,5 мм
Прицельная дальность, м 50
Емкость барабана 6
* Данные для “норвежской” модели
Nagant mle. 1910
Безусловно, самой удачной из всех револьверов братьев Наган стала «Русская модель» – Наган обр. 1895 года, и, во многом, благодаря системе обтюрации пороховых газов. После перевода производства в Россию, и изготовления предусмотренных контрактом образцов, несмотря на полученную по итогам конкурса премию, дела Леона Нагана, который после того, как Эмиль ослеп, занимался разработкой оружия один, пошли под откос. Это объяснялось и все большим количеством самозарядных пистолетов, появлявшихся на рынке (так к 1910 году на вооружении армии Бельгии был принят пистолет Browning), и тем, что самую свою удачную модель Наган производить, согласно контракта с Россией, не мог.
Обойти ограничения Наган мог лишь одним образом – создать револьвер с похожей системой обтюрации пороховых газов, но с откидывающимся в сторону барабаном, и к 1910 году такой образец был готов, правда сам Леон Наган к тому времени умер, и оружейный бизнес продолжали его сыновья.
Технически Наган обр. 1910 года (Nagant mle. 1910) повторяет конструкцию «русской модели», с единственным отличием – барабан для перезарядки откидывался вправо, защелка барабана находилась на правой стороне рамки, за барабаном, а выброс стреляных гильз осуществлялся экстрактором, при нажатии на подпружиненный шпенек оси барабана.
Nagant mle. 1910 выпускался в весьма ограниченных количествах под патроны калибра 7,5 мм и 8 мм весьма непродолжительное время – сыновья Леона Нагана предпочитали заниматься автомобилями, а в 1914 году кайзеровские войска оккупировали Льеж, и с оружейным бизнесом было покончено.
Применяемый патрон 7,5 мм и 8 мм
Длина, мм 235
Длина ствола, мм 110
Вес без патронов, г 795
Прицельная дальность, м 50
Емкость барабана 7
Вот такие револьверы производили братья Наган помимо “русской модели”, ставшей легендарной и самой узнаваемой во всем мире, про которую я обещал рассказать отдельно.
The Russian Nagant M1895 Revolver was seen in the following:
Webley Fosbery
Великобритания
Едва ли не единственный в мире автоматический револьвер (Self-Cocking Automatic Revolver) был разработан британцем Георгом Винсентом Фосбери (George Vincent Fosbery) в середине 1890х годов. 16 августа 1895 года Фосбери получил британский патент на свой револьвер, а позже, на различных этапах доработки и доводки автоматики и механики револьвера, конструкция была запатентована в июне и октябре 1896 года. В поисках производственной площадке для своего образца Фосбери обратился в компанию Webley&Son, расположенную в Бирмингеме, но, после слияния в 1897 году с компаниями W.C. Scott&Sons и Richard Ellis&Son, новая компания, называвшаяся уже Webley&Scott Revolver and Arms Co., в 1897 году получила патент на автоматический револьвер, и с июля 1900 года начала серийный выпуск, под обозначением «Webley-Fosbery Automatic Revolver».
Автоматический револьвер Webley-Fosbery использует револьверную схему питания патронами из вращающегося барабана с одновременной экстракцией стреляных гильз при “переламывании” ствола с барабаном вниз. Верхняя часть рамки выполнена отдельно от нижней, и, под действием отдачи, отходит назад, сжимая возвратную пружину. Первый выстрел необходимо совершить, взведя курок вручную, взвод курка и поворот барабана для последующих выстрелов осуществляется при откате верхней части рамки, причем вращение барабана осуществляется благодаря взаимодействию штифта, выступающего вверх из нижней части рамки, и фигурных зигзагообразных пазов на наружной поверхности барабана. УСМ курковый, с открытым курком, двойного действия. В конструкции предусмотрен ручной предохранитель, расположенный на левой стороне оружия, между рукояткой и спусковой скобой. Питание патронами осуществляется от барабана на 6 патронов (в варианте калибра .455), или 8 (в варианте калибра .38). Для ускорения перезаряжания предусмотрены плоские обоймы. Прицельные приспособления – простейшие, фиксированного типа – открытые мушка и целик.
Автоматический револьвер Webley-Fosbery предлагался на вооружении армии и флота Великобритании, но так и не был принят на вооружение из-за ряда недостатков:
– чувствительность к загрязнениям,
– высокая сложность и стоимость конструкции,
– в случае осечки патрона барабан револьвера невозможно повернуть вручную.
Единственным существенным достоинством револьвера Webley-Fosbery, по сравнению с другими револьверами, производящимися компанией Webley&Scott, стала чуть лучшая кучность стрельбы, ввиду меньшей отдачи, но, понятно, этого было слишком мало, чтобы закрыть глаза на его недостатки.
Автоматический револьвер Webley-Fosbery выпускался в период с 1900 по 1918 год, всего за это время было выпущено порядка 4 750 револьверов. После 1918 года он был снят с производства, хотя и числился в каталогах фирмы по 1939 год.
All hand guns welcome and discussed here.
Preservation forum, please no altered military surplus handguns or discussions on altering in this forum (On Military firearms only). Please read the rules at the top of each forum.
#1 Brazilian Nagant
Post by Emdawg » Mon Sep 02, 2013 11:41 pm
Not much known about these guns, but I will give a little rundown on what I know.
This is a Model 1893 Nagant made for Brazil (as well as Argentina). They were the only large-frame revolvers Nagant constructed and they come in the .44 Nagant caliber, also refered to as .44 Brazilian and .440 Argentine (itsy bitsy difference in dimension though).
These came into South America’s collector’s market in the late 30’s and the 40’s. Due to that and what the age in firearms was then, many of the guns were refinished by their new owners as was the practice of the time to play with old military guns. This also makes them hard to find in the American market.
If anyone wants to add more, then please do.

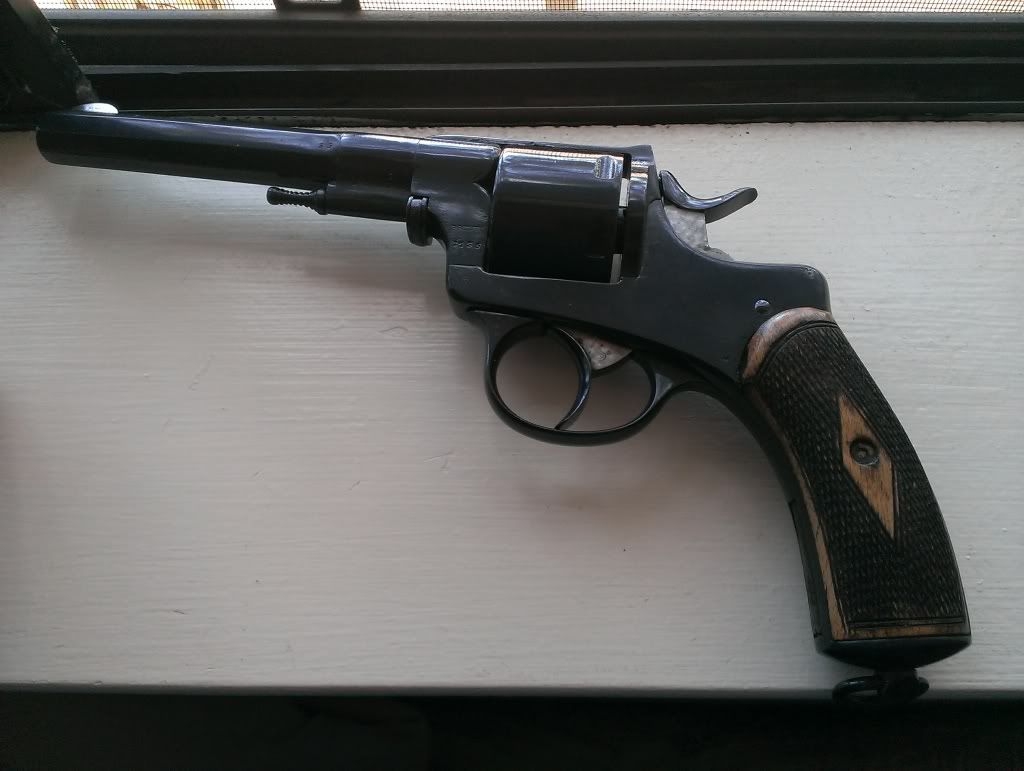

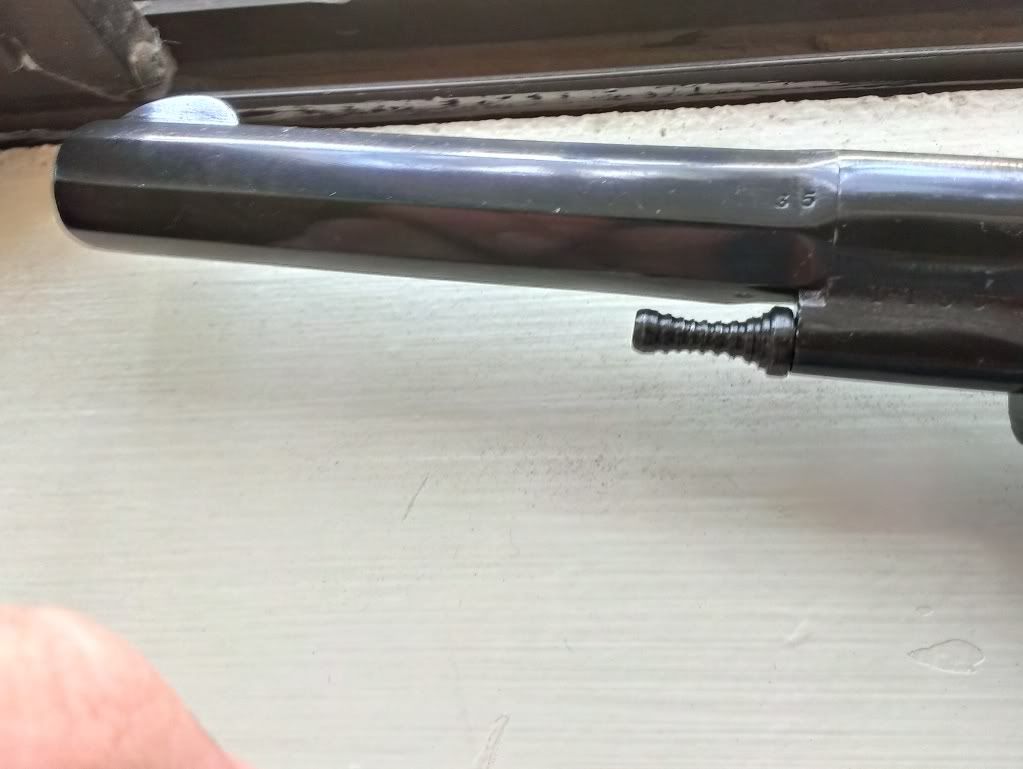

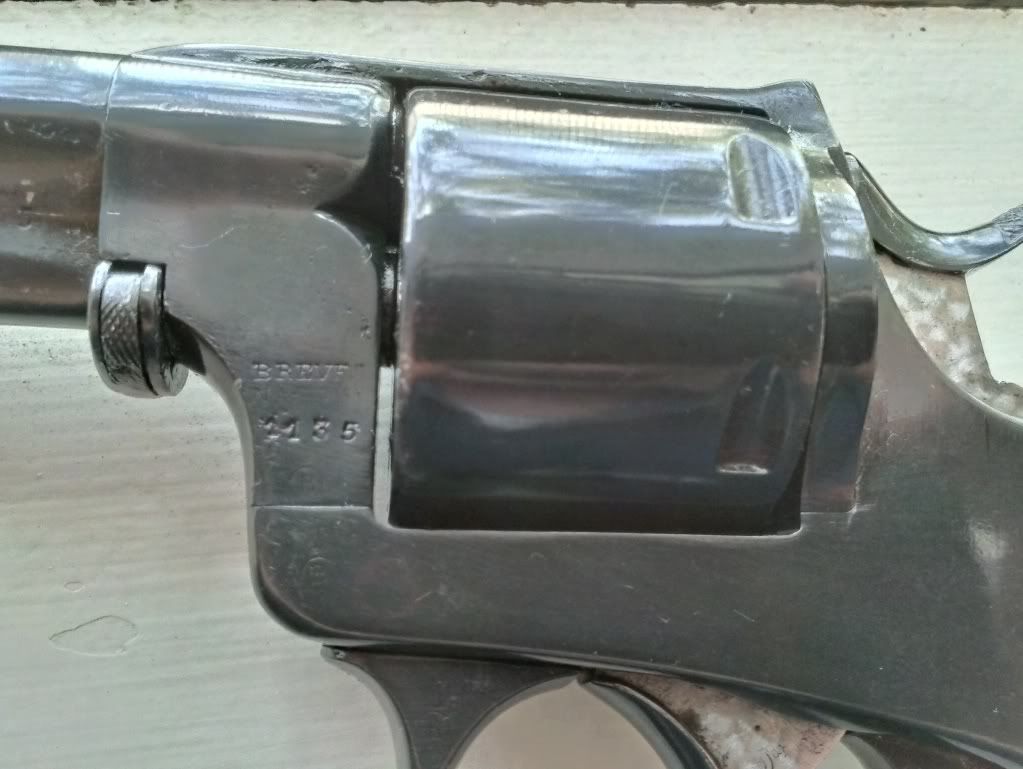

Here is mine. It has been refinished (including a jeweling) and has what appears to be an aftermarket ejector rod. All the Belgian and Brazilian proofs are intact, as well as the lanyard ring.
Now here it is next to a M1895 Russian (1945 Izhevsk) Nagant. The angle makes the Russian seems about the same size as the Brazilian, but, in truth, the Brazilian is bigger. Weighs a lot more too!
#2 Re: Brazilian Nagant
Post by Junk Yard Dog » Tue Sep 03, 2013 4:30 am
#3 Re: Brazilian Nagant
Post by desdem12 » Tue Sep 03, 2013 5:26 pm
(to- Lewis and Clark)
#4 Re: Brazilian Nagant
Post by Darryl [dolk] » Tue Sep 03, 2013 6:19 pm
Looks like the “A-rod” of Nagants!
Do they always look so “polished” (especially the edges), or is that the way they made them originally? Or did they do that when it got “refinished”?
Interesting item for sure. Thank you for sharing it.
