Оружие Непобедимого

13 сентября выдающемуся конструктору ракетных систем Сергею Павловичу Непобедимому исполнилось бы 99 лет. К сожалению, шесть лет назад его не стало.

Про таких говорят «человек-эпоха», а его фамилия в прямом смысле стала символом отечественной ракетной военной техники. За свою жизнь Непобедимый создал свыше 28 ракетных комплексов, находящихся на вооружении отечественной и зарубежных армий. Среди них – первые в стране противотанковые ракетные комплексы «Шмель», «Малютка», всемирно известная «Хризантема-С», первый в СССР переносной зенитно-ракетный комплекс «Стрела-2» и семейства ПЗРК «Стрела» и «Игла», первая в мире сверхзвуковая противотанковая управляемая ракета «Штурм», высокоточные тактические и оперативно-тактические комплексы «Точка» и «Ока» и многие другие. О некоторых разработках Непобедимого и истории их создания – в нашем материале.

Ракетный комплекс наземного базирования

БРАМОС â€“ это грозное оружие, не имеющее себе равных по скорости, точности и силе разрушающего удара. Комплекс вооружения наземного базирования состоит из 4-6 самоходных пусковых установок (СПУ), управляемых мобильным командным пунктом (МКП) и самоходной системы пополнения боекомплекта. Самоходные пусковые установки (СПУ) представляют собой автономные транспортные средства со своей собственной системой связи, энергообеспечением и системой управления пуском. На СПУ базируются три ракеты БРАМОС, помещённые в три отдельные контейнера. Ракеты могут быть выпущены по трём разным целям или в любых других комбинациях почти одновременно. Наземный вариант комплекса также оснащён навигационной системой и спутниковой системой глобального позиционирования (GPS).

Особенности данного типk оружия:

Требует наименьшее число наземных средств обслуживания
Автономная пусковая установка, способная выпускать три ракеты по трём различным целям или в других комбинациях, почти одновременно
Ультрасовременная система контроля и управления, способная действовать в условиях “Си-Фор-Ай” (работы систем компьютеризированного сбора информации, слежения и разведки)
Модульная конфигурация, |которую можно адаптировать в соответствии с требованиями пользователя или оборудования в условиях обнаружения угрозы
Лёгкость в эксплуатации и длительный срок службы
Кабина управления для экипажа с кондиционером и защитой от ядерной/ биоmимической атаки

Индийская Армия приступила к принятию на вооружение ракет БРАМОС: блок-1 (А1) с 2007 года после серии успешных пусков, доказавших маневренность ракеты, точность поражения цели и другие оперативные возможности.

Наземная версия ракет Брамос: блок-2 в настоящее время находится в разработке. Недавно были проведены успешные испытания последнего варианта этих ракет

Самоходная пусковая установка (СПУ) является современным комплексом боевого оружия наземного базирования. Она состоит из трёх, готовых к пуску ракет, размещенных в пусковых контейнерах, имеет передовые средства связи, радиолокационные приёмники для получения информации о & 1094;ели, а также ультрасовременную систему управления запуском.Комплекс вооружения наземного базирования.

Пусковая установка отечественного производства размещается на высокоманёвренных вездеходах-грузовиках Татра. Ракеты могут стартовать как по одиночке, так и в залповом режиме с интервалом 2-3 секунды,в зависимости от полученной команды, и не позднее, чем через 4 минуты после ее получения. Ракета может быть направлена как на один и тот же, так и на разные объекты.

Контейнеры имеют систему, поддерживающую необходимый температурный режим в пусковых стаканах, и обеспечивают их взаимодействие со стрелой пусковой установки. При транспортировке & 1101;ти контейнеры находятся в горизонтальном положении. Они переводятся в вертикальное положение с помощью гидравлической системы высокого давления.

СПУ содержит 40 кВ*А (киловольт-амперный) дизельный генератор, поддерживающий энергоснабжение. Кроме этого, имеется также однофазная система бесперебойного питания (УПС) с 15-ти минутной аккумуляторной поддержкой.

В СПУ имеется различное оборудование для связи, работающее в разных частотных диапазонах. Система управления пусковой установкой согласована с работой систем управления пуском и систем связи. СПУ имеет полностью защищённую кабину, оснащенную оборудованием, откуда может осуществляться управление в случае яд&#1077 рной/биохимической атаки. В СПУ также имеется заключенная в контейнер система энергоснабжения.

Управление каждой группой из четырех СПУ) осуществляется одним мобильным командным пунктом (МКП) .

Мобильный командный пункт (МКП) обеспечивает каждую СПУ телеметрическими данными и информацией о цели/целях и даёт команду о нанесении удара по специфическим или одиночным целям. МКП способствует интегрированию СПУ в централизованную систему управления боевыми действиями. Командные пункты оснащены всеми современными типами систем связи.

Yeni Akit: в дни всеобщего хаоса Россия продолжает совершенствовать свое оружие

ОТР-21 «Точка»

У России есть несколько версий ракеты «Точка». Этот ракетный комплекс был спроектирован и принят на вооружение в 1975 году. Он призван дать командиру на поле боя больше гибкости в применении сил, средств и тактических приемов. Ракета может оснащаться стандартной осколочно-фугасной боевой частью, а также противотанковыми, противопехотными, противорадиолокационными боеголовками и боевыми частями для повреждения ВПП (взлетно-посадочная полоса). Есть и специальная ядерная головная часть мощностью 10 или 100 килотонн.

Используемый для перевозки ракеты тягач плавающий. Он способен передвигаться вне дорог и преодолевать глубокие водные преграды. Подготовить комплекс к пуску ракеты можно всего за 16 минут. Последовательность стартовых операций занимает две минуты, а на перезарядку уходит примерно 20 минут. У машины есть фильтрационная система, которая защищает экипаж из трех человек от ядерного, биологического и химического оружия.

«Искандер»

«Искандер» постепенно приходит на смену ОТР «Точка». У него немного больше дальность пуска и более мощная боевая часть. Траектория полета ракеты ниже, чем у «Точки», а для наведения ее на цель используется система ГЛОНАСС, инерциальная система, а также РЛС слежения за рельефом местности. Это очень точная ракета, вероятная круговая ошибка которой составляет от пяти до 10 метров.

Комплекс «Искандер» состоит из двух машин. Тягач у «Искандера» тоже плавающий. Кабина экипажа имеет систему РХБ защиты (радиационной, химической, биологической), а крыша пусковой установки бронированная, что позволяет лучше защитить ракету по сравнению с предыдущими тягачами.

«Искандер» и его варианты развернуты в Калининградской области, угрожая странам региона. С 2018 года ряд вариантов «Искандера» базируется там на постоянной основе.

«Яхонт»

Семейство ракет «Яхонт» («Оникс») имеет несколько вариантов: воздушного, морского и наземного базирования. Ракеты наземного базирования успешно экспортируют в Индонезию и Вьетнам. Сирия тоже закупила несколько тягачей и ракет, хотя большая их часть была уничтожена в 2013 году в результате израильского авиаудара.

Россия и Индия совместно создали ракету «БраМос», которая похожа на экспортный вариант «Яхонта».

Советские технологии, российская модернизация

Ракеты и пусковые установки достались России в наследство от Советского Союза, как и большая часть российской военной техники. И хотя некоторые образцы немного устарели, подвижные грунтовые ракетные комплексы, особенно из числа размещенных в Калининградской области, могут быть использованы для блокирования Балтийского моря в случае начала конфликта в Европе.

Материалы ИноСМИ содержат оценки исключительно зарубежных СМИ и не отражают позицию редакции ИноСМИ.

Ракеты и ракетные комплексы

Авторы:
Олег Коротков, доктор технических наук, академик РАРАН
Владимир Уклеев, руководитель направления
Владимир Копылов, начальник отдела внешнеэкономических связей

Разработанный ФГУП «КБточмаш им. А.Э. Нудельмана» в 1970-х годах ЗРК «Стрела 10», выпускавшийся ФГУП «САЗ», зарекомендовал себя в войсках как эффективный, надежный и простой в эксплуатации образец вооружения.
Большое количество комплексов ЗРК «Стрела 10» различных модификаций было поставлено в армии более, чем 20 государств Ближнего и Среднего Востока, Африки, Латинской Америки и Восточной Европы.

В настоящее время завершена разработка ЗРПК «Панцирь-С1», выполнена модернизация ЗРС «Тор». Данные зенитные системы отличаются высоким техническим совершенством, наличием нескольких стрельбовых каналов и способны бороться с широким классом воздушных целей. Однако данные комплексы характеризуются высокой сложностью и большой стоимостью. Наличие радиоизлучения делает их уязвимыми для противорадиолокационных ракет (ПРР). Поэтому еще в девяностых годах прошлого века академик РАН А.Г. Шипунов предложил на замену ЗРК «Стрела 10» создать легкий пассивный относительно дешевый ЗРК с оптико-электронной системой управления и ЗУР с лазерным наведением для усиления тактического звена войсковой ПВО и применения как самостоятельно, так и в составе смешанных группировок зенитных средств.

Разработка выполнена в ОАО «Конструкторское бюро точного машиностроения им. А.Э. Нудельмана», входящем в холдинговую компанию ОАО «НПО «Высокоточные комплексы», при тесном взаимодействии с ОАО «Саратовский агрегатный завод».
По результатам выполненных обоснований было принято решение, что новый перспективный комплекс, по сравнению с комплексом «Стрела-10М3», должен обладать качественно более высоким уровнем тактико-технических характеристик:

• дальность боевого применения должна быть увеличена с 3-5 км до 8-10 км;
• боекомплект должен быть увеличен с 4 до 12 ЗУР на пусковой установке;
• должны поражаться не только самолеты, вертолеты, ДПЛА и большие крылатые ракеты, но и малоразмерные средства воздушного нападения, включая поражающие элементы комплексов ВТО;
• должен быть практически полностью автоматизирован цикл боевой работы, включая обнаружение, взятие на автосопровождение и наведение ракеты.

В экспортной комплектации комплекс получил наименование «Сосна».

Основные принципы построения комплекса

1. Комплекс строится на базе новых унифицированной малогабаритной высокоэффективной зенитной управляемой ракеты «Сосна-Р» и высокоточной помехозащищенной оптико-электронной системы управления (ОЭСУ).
2. Ракета выполняется двухступенчатой, с отделяемым двигателем и теленаведением при использовании накопленного задела и современных апробированных технологий с обеспечением при высокой эффективности минимальных габаритов и стоимости. Ракета разрабатывается как необслуживаемое и непроверяемое изделие.
3. Для наведения ракеты применяется комбинированная система управления – на стартовом участке используется дымоустойчивая радиокомандная система, после отделения двигателя и вывода ракеты на линию визирования – высокоточная помехозащищенная лазерная лучевая.
4. Высокая эффективность ракеты достигается за счет высокой точности наведения, создания специального боевого снаряжения с двухотсечной боевой частью и круговой диаграммой неконтактного взрывателя, перекрывающего ошибки наведения, а также небольших полетных времен до цели.
5. Высокая точность наведения ЗУР обеспечивается за счет слежения за целью с малыми ошибками, высокой точности лазерной системы наведения, больших располагаемых ракетой поперечных ускорений и применения специальных алгоритмов управления, реализованных в микро-ЭВМ на борту ракеты.
6. Оптико-электронная система разрабатывается как самодостаточная, с необходимой номенклатурой информационных каналов, собственной системой стабилизации, автоматической системой наведения и цифровой вычислительной системой.
7. Возможность использования оптико-электронной системы в любое время суток и в затрудненных метеоусловиях достигается применением высокочувствительного тепловизионного канала, мало реагирующего на туман и дым. ОЭСУ также может выполнять автономный автоматический секторный поиск сканированием пространства и обнаружением целей с помощью автомата захвата и сопровождения целей (АЗСЦ).

Читать еще: На что способен модернизированный пистолет Ярыгина.

Зоны поражения

а) вертолет АН-64 – 100 м/с	в) самолет типа F-16 – 300 м/с

б) самолет типа А-10 – 200 м/с	г) крылатая ракета типа ALCM – 250 м/с

8. Высокая помехозащищенность ОЭСУ достигается за счет использования узких полей зрения информационных каналов и применения специальных алгоритмов обработки сигналов в АЗСЦ с использованием комплекса признаков цели, а также невозможностью исказить узконаправленный лазерный луч наведения ракеты или засветить аналогичным лучом фотоприемник летящей ракеты.
9. В комплексе реализуются автоматический, инерционный и полуавтоматический режимы наведения. За счет применения современных алгоритмов, а также системы обработки информации и принятия решения, позволяющих исключить необходимость постоянного участия оператора в скоротечных процессах боевой работы, достигается высокая автоматизация процесса боевой работы комплекса. В полуавтоматическом режиме, используемом, преимущественно, в сложной помеховой обстановке, управление осуществляется оператором.
10. Ракеты и ОЭСУ размещаются на вращающейся части (башне) с приводами наведения двух пакетов ракет в контейнерах. Малая масса и относительно небольшие габариты ракет позволяют достаточно компактно разместить на пусковой установке 12 ЗУР, готовых к применению.
11. Разработка вращающейся части выполняется в виде боевого отделения, которое может устанавливаться на различные носители. Экипаж для повышения его защищенности, комфортности работы и снижения габаритов и момента инерции вращающейся части помещен в самоход.
12. Боевая машина комплекса оснащается современной точной топонавигационной аппаратурой, а также аппаратурой приема и передачи данных на батарейный и полковой командные пункты.
13. Высокая скрытность комплекса обеспечивается за счет практического отсутствия радиоизлучения, что обусловлено применением ОЭСУ для наведения и получением целеуказания от батарейного пункта управления или от собственной ОЭСУ в режиме автономного секторного поиска. Радиоканал используется только для наведения ракеты на разгонном участке ракеты в течение времени около 2 с и последующего управления по лазерному лучу. Аппаратура приема и передачи информации боевой машины работает преимущественно на прием. Для снижения тепловой и видовой заметности боевой машины используются специальные покрытия и конструктивные мероприятия.
По желанию Заказчика комплекс может оснащаться малогабаритной радиолокационной станцией обнаружения.

Оптико-электронная система обеспечивает обнаружение, автоматический захват, сопровождение, измерение угловых координат и дальности, а также наведение информационного поля лазерно-лучевого канала управления на цель в любое время суток в условиях действия организованных и естественных помех, в том числе на фоне облаков, местных предметов и линии горизонта.

В состав ОЭСУ входят

• гиростабилизированная платформа, на которой размещены:
– телевизионная система;
– тепловизионный канал;
– лазерный дальномер с устройством отклонения луча;
– аппаратура лазерно-лучевого канала управления ракетой;
– тепловизионный канал пеленгатора ракеты;
– устройство климатического контроля;
• цифровая вычислительная машина;
• пульт управления и индикации; /li>
• автомат захвата и сопровождения цели;
• аппаратура пеленгатора ракеты;
• блок управления аналоговый;
• блок преобразователей вал-код;
• блок питания.

Сочетание высокого уровня характеристик ракеты и системы управления позволяет получить большие зоны поражения. ЗРК «Сосна» может применяться в составе батареи, в том числе смешанного состава, получая целеуказание от батарейного пункта управления или командирской машины, а также автономно.
Батарея ЗРК «Сосна», используя секторный поиск, может обходиться и без внешнего целеуказания, осуществляя круговой обзор и обнаружение цели в пассивном режиме, что делает невозможными атаки ПРР.
Таким образом, создание ЗРК «Сосна» позволит получить комплекс с очень высоким уровнем характеристик при приемлемом уровне затрат. Особо необходимо отметить, что комплекс данного класса впервые будет способен эффективно бороться с поражающими средствами ВТО широкого класса, а также обнаруживать цели в большом секторе и осуществлять наведение ЗУР до 10 км, не раскрывая себя радиоизлучением.

Как российский ЗРК C-500 “разделил мир на до и после”

Египетское издание Sasapost высоко оценило характеристики российского зенитного ракетного комплекса С-500 “Прометей”.

Раньше, пока одна часть вооруженных сил отправлялась на войну с внешним врагом, вторая вынуждена была оставаться на защите своей территории. Однако такая схема эффективна лишь в борьбе против одного врага. Сейчас военные конфликты значительно усложнились, а появление российских комплексов С-500 “Прометей” и вовсе ознаменовало новую эпоху, пишет египетское издание Sasapost.

В связи с появлением истребителей и ракет изменился закрепившийся баланс сил, так как эти цели сложно отслеживать и поражать. Запуск может произойти откуда угодно, при этом больше нет необходимости перемещать большие контингенты войск.

Производство ракет сопровождалось разработкой оборонительных систем, способных сдерживать воздушные атаки. Лучшими среди них считаются российские зенитные ракетные комплексы С-400, за которыми следуют американские системы Patriot и THAAD. Однако Россия всех удивила, когда представила новую версию С-400 – зенитный ракетный комплекс С-500, превосходящий по характеристикам все существующие оборонительные системы мира.

Издание отмечает, что вокруг системы ЗРК С-500 царит атмосфера секретности. Начать производство комплекса планировалось в 2014 году, а передать ВС РФ – в 2021 году.

ЗРК “Прометей” появился с опозданием, так как России потребовалось также время на строительство двух заводов, где производят необходимые детали.

Оружие для мирового господства

Примечательно, что система способна поражать не только ракеты средней дальности, но и ракеты в ближнем космосе.

Власти Советского Союза в свое время мечтали создать комплексную систему, которая будет специализироваться на борьбе с вражеской авиацией под названием “С-500”. Однако в СССР отказались от этой идеи, поскольку разработчики говорили только о способности сбивать самолеты и военных столкновениях, в то время как власти требовали создать комплекс, который будет сбивать баллистические ракеты малой дальности. Проект отклонили.

Теперь, спустя более 50 лет, в России появится новая оборонительная система с передовыми характеристиками, но старым названием. Предполагается, что она будет действовать в паре с комплексами С-400: вместе они заменят С-300, которая будет навсегда снята с производства.

Новый ЗРК будет развернут вокруг Москвы, что демонстрирует твердую уверенность россиян в эффективности нового вооружения.

Отмечается, что система уже неоднократно доказала свою эффективность в ходе военных испытаний. Так, в мае 2018 года Россия проводила испытание ракеты “земля-воздух”, в ходе которого “Прометей” поразил цель на расстоянии 482 км, что на 78 км превышает предыдущий рекордный показатель.

В начале июня 2019 Минобороны России опубликовало видео, на котором система ракет-перехватчиков поражает ракету класса “земля-воздух” большой дальности. Согласно широко распространенному мнению, С-500 был той самой тестируемой системой.

В пределах досягаемости С-500 – все

С-500 может сбивать любой самолет или ракету, даже если их скорость превышает скорость звука. “Прометей” способен обнаруживать и сбивать 10 баллистических ракет одновременно, даже если они летят со скоростью от 18 до 25 тысяч километров в час. Он также может поражать цели на высоте 200 километров. Все эти характеристики поддерживаются радиолокационными устройствами и системой наблюдения с радиусом 3 тыс. километров.

Кроме того, ЗРК С-500 способен отслеживать и поражать спутники в космическом пространстве. Система также может противостоять любому оружию, запущенному с беспилотника, летящего на большой высоте.

Большим плюсом С-500 является то, что комплекс высокомобилен, и его можно быстро развернуть всего за нескольких минут, чтобы поразить любую цель, обнаруженную системами раннего предупреждения.

Минобороны России отмечало, что комплекс был испытан в суровых условиях Сирии, так как там всегда много пыли, которая обычно мешает работе устройств реагирования. Кроме того, сирийская территория часто подвергается нападениям, поэтому системе радаров приходилось работать в течение всего дня.

Египетское издание подчеркивает, что дело не в пыльной местности, а в присутствии на этой территории множества воюющих сторон. В воздушном пространстве Сирии большое количество беспилотников, которыми управляют сирийские, израильские, американские, турецкие и иранские воздушные силы, а также тех, которые принадлежат вооруженным экстремистским группировкам.

Это условие позволило испытать эффективность системы против нескольких целей одновременно, часть из которых вражеские, часть принадлежат союзникам, что усложняет задачу для зенитного комплекса.

Читать еще: Пневматическая СВД из Германии

Издание пишет, что испытания российского вооружения в Сирии прошли успешно. ЗРК С-500 в отличие от всех других систем ПВО снабжен радиолокационной информацией, которую может передать любая третья сторона в любом регионе мира. Кроме того, С-500 может распознать угрозу, даже находясь вне зоны действия своих радиолокационных устройств.

“Эта особенность новой системы заставляет нас поверить, что С-500 может сбить истребитель-невидимку F-35 – гордость американской военной промышленности”, – говорится в статье.

С-500 принесет России большие доходы от продаж

Издание пишет, что в последние месяцы наблюдается увеличение продаж комплексов С-400 за счет умножения баллистических угроз в разных странах. С точки зрения безопасности С-500 становится более привлекательным в сравнении с остальными системами ПВО.

По мнению издания, продажи С-500 могут негативно сказаться на продажах других оборонительных комплексов, в особенности американских, которые сравнительно слабы и неспособны противостоять российским ЗРК.

К тому же выгоды российского комплекса очевидны. Так, одна российская система может стоить 500 млн долларов, в то время как ракеты Patriot стоят миллиард долларов, а стоимость THAAD может достигать 3 миллиардов долларов. Ожидается, что цена новой российской системы будет соразмерна цене предыдущей версии, несмотря на значительные преимущества.

“Покупка С-500 станет идеальным выбором для многих союзников России, и, что самое главное, это будет привлекательная альтернатива для союзников США”, – заключает издание.

Подписывайтесь на Baltnews в Яндекс.Дзен и присоединяйтесь к нам в Facebook

Ракетный комплекс наземного базирования

Особенности данного типk оружия:

Требует наименьшее число наземных средств обслуживания
Автономная пусковая установка, способная выпускать три ракеты по трём различным целям или в других комбинациях, почти одновременно
Ультрасовременная система контроля и управления, способная действовать в условиях “Си-Фор-Ай” (работы систем компьютеризированного сбора информации, слежения и разведки)
Модульная конфигурация, |которую можно адаптировать в соответствии с требованиями пользователя или оборудования в условиях обнаружения угрозы
Лёгкость в эксплуатации и длительный срок службы
Кабина управления для экипажа с кондиционером и защитой от ядерной/ биоmимической атаки

Управление каждой группой из четырех СПУ) осуществляется одним мобильным командным пунктом (МКП) .

«Точка» и «Ока»: ракетный щит Непобедимого

В конце 1960-х годов КБ машиностроения получает новое задание – разработать тактический ракетный комплекс. Тактические ракеты предназначены для поражения целей непосредственно в области военных действий. Новый комплекс должен был обладать повышенной точностью стрельбы, высокой маневренностью, большей скрытностью, с минимальным временем на подготовку к стрельбе, пуск и свертывание. В работу над новым вооружением было вовлечено 120 предприятий различного профиля. В 1975 году работа над ТРК «Точка» с двумя боевыми частями, осколочно-фугасной и специальной, была успешно завершена.

Этот дивизионный тактический ракетный комплекс мог за считаные мгновения обрушить заряд массой 0,5 т на цель, находящуюся на расстоянии от 15 до 70 км. «Точка-Р» с пассивной радиолокационной головкой самонаведения была принята на вооружение в 1983 году. В 1989 году был сдан ТРК «Точка-У» с дальностью стрельбы 120 км.

Запуск ТРК «Точка»

Вершиной работы Непобедимого в этом направлении стал оперативно-тактический ракетный комплекс «Ока». КБМ предстояло создать комплекс с дальностью стрельбы от 50 до 400 км, оснащенный боевой частью с обычными или ядерными зарядами. Подобно «Точке», он должен самостоятельно преодолевать водные преграды и вести стрельбу в любых климатических условиях.

«Ока» разрабатывалась восемь лет и в 1980 году была принята на вооружение. Пусковая установка располагалась на четырехосном шасси. Комплекс мог работать при температурах от -50 до +50 градусов по Цельсию, самостоятельно преодолевать по суше сотни километров и проходить водные рубежи, а также доставляться военно-транспортными самолетами. В основе управления «Оки» лежали самые современные вычислительные системы. Для нового ОТРК были созданы две боевые части – осколочно-фугасная и ядерная. При стрельбе на максимальные расстояния ракета выходила в ближний космос – 120-140 км от поверхности Земли, после чего головная часть практически по вертикали устремлялась к цели со скоростью несколько км/сек. Головная часть ракеты была устроена таким образом, что становилась почти невидимой на экранах радаров противника.

ОТРК «Ока»

«Ока» размещалась в странах Варшавского договора и, по справедливым опасениям военных НАТО, могла покрыть ракетами всю Европу. Однако жизнь комплекса была недолгой − в 1987 году генеральный секретарь ЦК КПСС М.С. Горбачев подписал вместе с президентом США Р. Рейганом Договор между СССР и США о ликвидации ракет средней и меньшей дальности, под действие которого попала и «Ока». Позже Непобедимый назвал этот договор преступлением и актом государственной измены руководства страны. «Не сумев превзойти «Оку», американцы расправились с ней руками своей пятой колонны в СССР, − вспоминал позже Сергей Павлович. − Иначе как предательство я это расценить не мог и подал в отставку». Всего было уничтожено 360 ракет и 160 самоходных пусковых установок.

В 1988 году Непобедимому удалось убедить руководство страны в необходимости восстановления оружия, подобного «Оке», но не попадающего под действие договора, и началась разработка ОТРК «Искандер». Его коллеги и ученики смогли создать еще более совершенное оружие для защиты рубежей нашей Родины. Модификация комплекса «Искандер-М», принятая на вооружение в 2006 году, сегодня является лучшим ОТРК в своем классе, не имеющим аналогов в мире. Семейство «Искандеров» продолжает развиваться.

Yeni Akit: в дни всеобщего хаоса Россия продолжает совершенствовать свое оружие

ОТР-21 «Точка»

«Искандер»

Читать еще: Пневматическая винтовка crosman

«Яхонт»

Россия и Индия совместно создали ракету «БраМос», которая похожа на экспортный вариант «Яхонта».

Советские технологии, российская модернизация

Материалы ИноСМИ содержат оценки исключительно зарубежных СМИ и не отражают позицию редакции ИноСМИ.

Ракетный комплекс 9К123 «Хризантема-С»

Тактико-технические характеристики

Ракеты управляемые противотанковые 9М123 и 9М123Ф

Максимальная дальность стрельбы	не менее 5000 м.
Минимальная дальность стрельбы	400 м.
Скорость полета ракеты	сверхзвуковая
Боевая часть 9Н146-1 для 9М123	тандемная кумулятивная (бронепробитие 1000…1100 мм за ДЗ).
Боевая часть 9Н146Ф для 9М123Ф	фугасная (с ОДС, тротиловый эквивалент не менее 13,5 кг).
Калибр боевой части	155 мм.
Длина ракеты в ТПК	2300 мм.
Масса ракеты в ТПК	не более 62 кг.
Диапазон высот боевого применения ракет 9М123 и 9М123Ф над уровнем моря	до 3 000 м.

Состав

боевая машина 9П157 (шасси 699-сб2 на узлах и агрегатах БМП-3);
ракета управляемая противотанковая 9М123;
ракета управляемая противотанковая 9М123Ф;
машина контрольно-проверочная 9В945 (для проверки БМ);
машина контрольно-проверочная 9В990 (для проверки ракет);
аппаратура контрольно-проверочная 9В946 (для проверки ракет);
комплекты ЗИП (одиночный, групповой и ремонтный);
тренажер 9Ф852;
ракета управляемая практическая 9М123 Практ;
ракета учебно-тренировочная 9М123Макет;
ракета учебная с действующей бортовой аппаратурой 9М123Учебн.;
ракета учебная разрезная 9М123 Разр.;
ракета учебная разрезная 9М123Ф Разр.;
мишень учебная 9Ф734;
комплект учебно-технических плакатов.

Общие характеристики

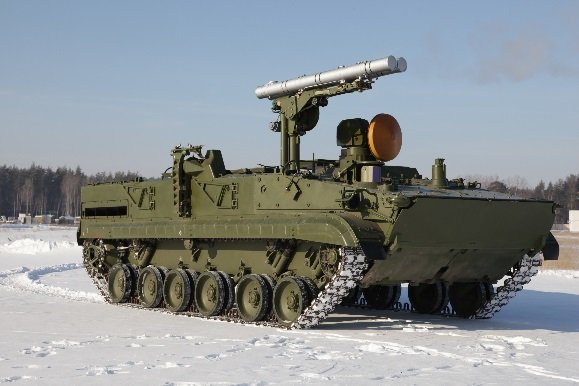

Боевая машина 9П157

Шасси 699-сб2 на узлах и агрегатах БМП-3.

Экипаж машины 9П157 состоит из 2 человек. Машина обладает высокой проходимостью и способна действовать в условиях поражающих факторов оружия массового поражения. Боекомплект боевой машины 9П157 составляет 15 противотанковых управляемых ракет 9М123 и 9М123Ф в автоматизированной боеукладке. Заряжание выдвижной пусковой установки из автоматизированной боеукладки боевых машин с выбором типа ракеты выполняется автоматически. Загрузка ракет в боеукладку выполняется с использованием механизма загрузки или вручную. На выдвижной пусковой установке боевой машины располагаются два контейнера с ракетами.

Боевая машина 9П157 оснащена оптико- лазерной системой наведения (ОЛСУ) и радиолокационной системой управления (РЛСУ).

Скорострельность боевой машины до 4 ракет/минуту. Пуск ракет выполняется с места, последовательно. С одной боевой машины возможно одновременное наведение двух ракет на две цели.

Сектор стрельбы боевой машины 9П157:
– по азимуту от минус 85 до плюс 85 градусов;
– по углу места от минус 5 до плюс 15 градусов.

Ракеты управляемые противотанковые 9М123 и 9М123Ф

Ракета выполнена по нормальной аэродинамической схеме.

В хвостовой части ракеты располагаются аппаратурная часть и привод рулей ракеты, которые находятся перед сопловым блоком и размещены перпендикулярно оси сопел.

Система управления ракетой включает в себя расположенные в аппаратурной части ракеты радиоприемник и устройство фотоприемное, что обеспечивает автоматическое наведение ракеты в радиолуче или полуавтоматическое наведение ракеты в луче лазера. Тип системы наведения задается напряжением на контактах пусковой установки.

Контрольно-проверочная машина 9В990

Контрольно-проверочная машина (КПМ) 9В990 предназначена для проведения регламентных проверок ракет 9М123, (9М123Ф, 9М123 Практ., 9М123 Учебн.) при эксплуатации и хранении.

Состав КПМ 9В990:

базовое шасси – автомобиль типа Урал-4320;
кузов-контейнер К5350;
контрольно-проверочная аппаратура 9В981.

Автомобиль типа Урал-4320 с колесной формулой 6х6 оснащен четырехтактным дизельным двигателем с жидкостным охлажением.

Кузов-контейнер КК4.2 предназначен для размещения КПА 9В981 для проверки ракет и других вспомогательных агрегатов и приборов.

В кузове-контейнере установлен дизель-электроагрегат (генератор) мощностью 15,8 кВт вырабатывающий напряжение 380В (трехфазное с частотой 50 Гц) для обеспечения питания оборудования КПМ и проверяемых ракет.

Генератор установлен в отсеке кузова-контейнера. Электропитание потребителей производится без извлечения генератора из отсека..

Предусмотрено также питание КПМ 9В990 от промышленной трехфазной сети переменного тока напряжением 380В±10% с частотой (50±1) Гц.

Стандартные измерительные приборы предназначены для проверки подсистем КПА 9В981.

Проверка ракет производится с помощью КПА 9В981, размещенной в КПМ 9В990. Проверка параметров ракет может проходить как в автоматизированном, так и в ручном режиме.

Основные технические характеристики КПМ 9В990

Способ контроля параметров ракет – автоматизированный, параметрический, допусковый.

Производительность КПМ 9В990 не менее 15 ракет в час.

Время развертывания КПМ из походного положения в рабочее 2 час.

Время свертывания КПМ из рабочего положения в походное 15 мин.

Продолжительность непрерывной работы КПМ 8 час.

Расчет КПМ:1 водитель и 1 оператор.

Мощность, потребляемая КПМ от трехфазной сети 380 В 50 Гц – 8 кВт.

Время готовности КПА к работе с момента включения электропитания при положительной температуре окружающей среды 10 минут.

Форма представления результатов контроля на световом табло блока стимулирующих сигналов – ГОДЕН или ОТКАЗ с индикацией измеренных значений параметров.

Время выхода КПА на режим работы с оценкой состояния готовности и исправности КПА (без учета времени развертывания КПМ) не более 10 мин.

Ресурс работы аппаратуры до капремонта 2000 ч.

Количество циклов проверок – не менее 5000.

Масса снаряженной КПМ 9В990 не более 11880 кг.

Дальность транспортирования аппаратуры КПА на базовом шасси не более 26000 км.

Контрольно-проверочная машина 9В945

Контрольно-проверочная машина (КПМ) 9В945 предназначена для проведения ТО-2 БМ 9П157 и отыскания неисправностей с точностью до конструктивно сменного блока (из состава ЗИП-Г) без расстыковки кабельных линий связи и снятия аппаратуры с объекта контроля, а также для комплексного контроля блоков из состава группового ЗИПа, собранных в подсистемы 1К118, и для проведения измерений параметров аппаратуры управления при регулировке и настройке аппаратуры после замены неисправного блока.

Состав КПМ 9В945:

– базовое шасси – автомобиль типа КамАЗ 5350;
– кузов-контейнер К5350;
– контрольно-проверочная аппаратура (КПА) 9В991 в составе:
– КПА 9В992 (используется при проверке 1К118);
– КПА 9В993 (используется при проверке РЛСУ 1Л32);
– цифровой блок управления;
– блок стимулирующих сигналов;
– блок измерений;
– блок коммутации;
– выносной пульт управления;
– комплект кабелей;
– стандартные измерительные приборы: частотомер, осциллограф, вольтметр, мегомметр, мультиметр;
– ЗИП одиночный;
– комплект эксплуатационной документации.

В кузове-контейнере установлены дизель-электроагрегат для питания КПМ и боевой машины.

Предусмотрено также питание КПМ 9В945 от промышленной трехфазной сети переменного тока напряжением 380В±10% с частотой (50±1) Гц.

Стандартные измерительные приборы предназначены для проверки подсистем КПА 9В991.

Проверка боевых машин 9П157 с помощью КПА 9В991, размещенной в КПМ 9В945, производится в автоматизированном режиме путем последовательной проверки параметров отдельных подсистем объекта контроля. Переход от проверки одной подсистемы к другой устанавливается вручную переключателем РЕЖИМ на блоке стимулирующих сигналов.

Проверка параметров БМ с помощью КПА 9В991 может проходить как в автоматизированном, так и в ручном режиме.

Основные технические характеристики КПА 9В991

Способ контроля параметров БМ и блоков ЗИП-Г аппаратуры этих изделий — автоматизированный, параметрический, допусковый.

Машинное время проверки одной БМ без учета времени подключения и отключения кабелей — 2 ч.

Время развертывания КПМ из походного положения в рабочее — 2 ч.

Время свертывания КПМ из рабочего положения в походное — 15 мин.

Продолжительность непрерывной работы КПМ — 8 ч.

Расчет КПМ —1 водитель и 1 оператор.

Мощность, потребляемая КПМ от трехфазной сети 380 В, 50 Гц — не более 16 кВт.

Время готовности КПА к работе с момента включения электропитания при положительной температуре окружающей среды — 10 мин.

Форма представления результатов контроля на световом табло блока стимулирующих сигналов – ГОДЕН или ОТКАЗ с возможностью индикации измеренных значений параметров

Время выхода КПА на режим работы с оценкой состояния готовности и исправности КПА (без учета стыковки кабелей к коробке распределительной) — не более 10 мин.

Ресурс работы аппаратуры до капремонта — 2000 ч.

Количество циклов проверок — до 1000.

Масса снаряженной КПМ 9В945 — не более 12 510 кг.

голоса

Рейтинг статьи

Оружие Непобедимого
