Бронетранспортёр БТР-80
БТР-70, стоящий на вооружении советской армии, отличался серьёзными недостатками, например, ненадёжными двигателями, плохой защищённостью и неудобной посадкой/высадкой десанта.
К началу 1980-х годов в Горьковском КБ началось создание нового бронетранспортёра с учётом недостатков предшественника. Компоновку новинки под названием ГАЗ-5903 решили сохранить, но использовали дизельный двигатель и предусмотрели большие люки для десанта.
Переделки привели к росту массы и габаритов: высота стала больше на 3 см, масса на 2 тонны, достигнув 13,6 тонн. Благодаря применению дизельного двигателя подвижность не ухудшилась, более того, запас хода вырос.
Машина с успехом прошла государственные испытания и пошла в серийное производство в 1984 году, а в 1986 встала на вооружение советской армии.
- 1 Описание
- 1.1 Возможности
- 1.2 Замечания
- 2 версии
- 2.1 Российская Федерация
- 2.2 Колумбия
- 2.3 Эстония
- 2,4 Венгрия
- 2,5 Северная Корея
- 2,6 Перу
- 2,7 Румыния
- 2,8 Украина
- 3 оператора
- 3.1 Текущие операторы
- 3.2 Бывшие операторы
- 4 музейных экспоната
- 5 ссылки
- 5.1 Источники
- 6 Внешние ссылки
Советский Союз основал БТР-80 на БТР-70 . Он оснащен одним дизельным двигателем V-8 с турбонаддувом и водяным охлаждением мощностью 260 л.с., что является улучшением по сравнению со сдвоенными бензиновыми двигателями, установленными на БТР-60 и БТР-70. В измененной задней части корпуса установлен новый одномоторный двигатель. Советы убрали фаски на крыше модифицированного БТР-70, приподняли заднюю часть и скруглили моторный отсек с наклоном назад. В стандартную комплектацию входят визирные блоки ТНПО, оптические приборы ТНП-Б и ТКН-3 для водителя и командира, инфракрасный поисковый фонарь ОУ-3ГА2М , шесть 81-мм дымовых гранатометов 902В «Туча», радиостанция (Р-173 или Р- 163-50У), переговорное устройство и гидрореактивные двигатели для плавучей амфибии.
Возможности
Советский Союз модифицировал башню с усеченным конусом, использовавшуюся на БТР-70, для БТР-80, переработав маску . Это позволяет поднимать 14,5-мм (0,57 дюйма ) пулеметы КПВТ и спаренные 7,62-мм (0,3 дюйма ) пулеметы ПКТ под углом до 60 градусов. Этот большой угол обстрела полезен при поражении целей на крутых склонах, в городских боях и для поражения низко летящих медленно летящих воздушных целей. Советы также изменили конструкцию и расположение огневых окон ; Порты теперь круглые, а не каплевидные, и имеют шаровые опоры, аналогичные тем, что используются на БМП-1 . Передние окна для стрельбы теперь расположены в угловых нишах, что позволяет пехоте вести огонь в переднюю часть машины.
Боковые двери нового дизайна разделены по горизонтали. Верхняя часть открывается вперед; это дает спешивающимся войскам некоторую защиту от огня из стрелкового оружия спереди машины. Нижняя часть открывается вниз, образуя ступеньку. В корме башни установлено шесть прожекторов дымовых гранат.

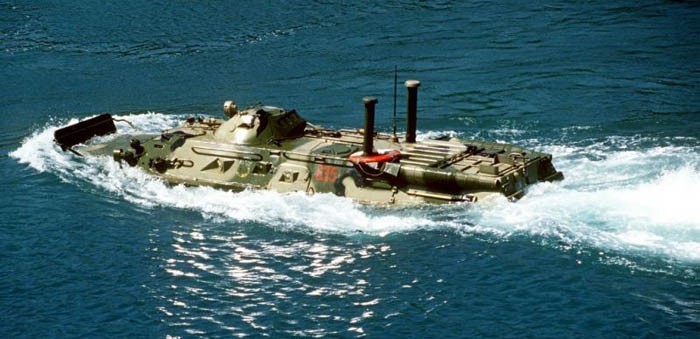

БТР-80 может преодолевать склоны с уклоном до 60% и преодолевать подъемы с шагом 0,5 м по вертикали.
Замечания
В 1984 году Советы начали производство дизельного варианта БТР-70 , который они назвали БТР-80. Советы модернизировали некоторые БТР-70 с некоторыми улучшениями, включенными в БТР-80, включая башню с большим углом стрельбы. Двойные двери предназначены для высадки пехоты во время движения машины и позволяют пехоте, находящейся внутри, выходить с одной стороны, если по другой идет огонь. В 30 – мм пушка варианта эффективна против большинства целей , помимо основных боевых танков , против которых они все еще могут нанести значительный ущерб оптике, оружию и важным системам. Орудие не стабилизировано, поэтому точный огонь на ходу ограничен небольшими скоростями, а механизм поворота башни управляется вручную. Стрелок сидит в подвешенном на крыше кресле, расположенном над ровным полом за водителем / командиром и двумя пассажирами, перед пассажирской скамьей. Место наводчика простое, но нехарактерно просторное для советской бронетехники. Наводчик оснащен как дневным оптическим прицелом, так и инфракрасным ночным прицелом .
Примечания
Конструкторы вложили в модель ГАЗ-56 многие технические ходы, которые в то время считались необычными. Грузовик оснащался барабанной тормозной системой, полностью герметичной. Неразъемный задний мост дополнялся вставным редуктором, имеющим гипоидную передачу. Еще одна новинка – дифференциал кулачкового типа оснащался самоблокировкой. Устанавливался на ГАЗ-56 двигатель с верхним валом. Топливо сгорало по форкамерно-факельному типу. Система охлаждения укомплектовывалась муфтой электрического вентилятора.
В качестве подвески устанавливались амортизаторы. Особенностью автомобиля являлось то, что вместо привычных пальцев рессор были использованы детали, выполненные из резины.
Бронетранспортёр БТР-80
Helg1980 все записи автора В первой половине 80-х гг. конструкторское бюро Горьковского автозавода во главе с главным конструктором А. Масягиным вело разработку нового бронетранспортёра ГАЗ-5903, продолжавшего конструктивный ряд БТР-60 – БТР-70. Этот бронетранспортёр был принят на вооружение Советской Армии в 1986 г. и в том же году был запущен в серийное производство на Арзамасском машиностроительном заводе под обозначением БТР-80.
БТР-80 разработан по той же компоновочной схеме, что и его предшественники: в передней части корпуса находится отделение управления, за ним десантное отделение и в кормовой части корпуса – моторно-трансмиссионное отделение.
Характеристики
Боевая масса: 13,6 т
Экипаж: 3 чел
Десант: 8 чел
Размеры:
Длина корпуса 7650 мм
Ширина корпуса 2900 мм
Высота 2350мм
База 4400 мм
Колея 2410 мм
Клиренс 475 мм
Бронирование:
Тип брони: стальная катаная
Лоб корпуса: 10 мм/град.
Борт корпуса: 7—9 мм/град.
Корма корпуса: 7 мм/град.
Лоб башни: 7 мм/град.
Борт башни: 7 мм/град.
Корма башни: 7 мм/град.
Вооружение:
Прицелы: телескопический 1ПЗ-2
14,5-мм КПВТ 500 патронов
7,62-мм ПКТ 2000 патронов
Двигатель:
Марка / тип КамАЗ-7403/ дизель
Мощность: 260 л.с.
Максимальная скорость по суше: 80 км/ч
Максимальная скорость на плаву: 10 км/ч
Запас хода: 600 км
Удельная мощность: 19,1 л. с./т
Колёсная формула 8 × 8
Тип подвески: индивидуальная торсионная с гидравлическими амортизаторами
Препятствия:
Преодолеваемый подъём: 30 град.
Преодолеваемая стенка: 0,5 м
Ширина преодолеваемого рва: 2 м
Преодолеваемый брод: плавает
Бронетранспортёр БТР-80
БТР-80 — советский бронетранспортёр. Создан в начале 1980-х годов как дальнейшее развитие бронетранспортёра БТР-70, с учётом выявленных в Афганской войне недостатков последнего, и предназначался для его замены в мотострелковых войсках. БТР-80 поступил в серийное производство в 1984 году, и, неоднократно модернизируясь, по состоянию на 2008 год всё ещё находится в производстве. Последние модификации БТР-80, оснащённые усиленным вооружением, многими специалистами классифицируются как колёсные боевые машины пехоты. Применялся советскими войсками в Афганской войне, а с 1990-х годов является основным бронетранспортёром Вооружённых Сил России и ряда других бывших советских республик и использовался практически во всех крупных вооружённых конфликтах на постсоветском пространстве. Активно поставлялся и поставляется на экспорт, в общей сложности, по состоянию на 2007 год БТР-80 состоит на вооружении приблизительно 26 государств.
История создания
Основным бронетранспортёром СССР к началу 1980-х годов стал запущенный в серийное производство в 1976 году БТР-70. Опыт их эксплуатации уже вскоре показал, что несмотря на немалые улучшения по сравнению с более ранним БТР-60, большинство основных недостатков предшественника перешли к нему почти без изменений. Одним из них была сравнительно сложная и ненадёжная конструкция силовой установки из спаренных карбюраторных двигателей, отличавшихся к тому же повышенным расходом топлива и рядом других недостатков по сравнению с дизельным двигателем. Не менее серьёзной проблемой оставалась неудовлетворительная высадка и посадка десанта и экипажа, лишь немногим улучшившаяся по сравнению с БТР-60. Неудовлетворительной, как показала Афганская война, оставалась и защищённость машины. Ко всему этому на БТР-70 прибавились проблемы с водомётным движителем новой конструкции, который на плаву часто забивался водорослями, торфяной жижей и тому подобными предметами.
Для исправления этих недостатков, в конструкторском бюро Горьковского автозавода под руководством И. Мухина и Е. Мурашкина в начале 1980-х годов был спроектирован бронетранспортёр ГАЗ-5903. При сохранении неизменной компоновки БТР-70, новая машина отличалась от неё целым рядом изменений. Вместо спарки карбюраторных двигателей был установлен один дизельный двигатель большей мощности, для посадки и высадки экипажа были введены большие двухстворчатые люки в бортах корпуса. Сам корпус стал на 115 мм выше и длиннее, и на 100 мм шире, хотя общая высота машины возросла лишь на 30 мм. Дальнейшее развитие получило стремление обеспечить экипажу возможность ведения огня из-под защиты брони, для чего стрелковые порты в бортах корпуса были заменены шаровыми установками, развёрнутыми в сторону передней полусферы. Бронирование бронетранспортёра было усилено лишь незначительно, но даже при этом масса ГАЗ-5903 возросла на 18 % по сравнению с БТР-70, с 11,5 до 13,6 тонн, хотя подвижность машины в целом осталась неизменной, а запас хода только увеличился. После успешных государственных испытаний, ГАЗ-5903 был в 1986 году принят на вооружение Советской Армии под обозначением БТР-80.
Описание конструкции
БТР-80 имеет компоновку с расположением отделения управления в лобовой, совмещённого десантного и боевого — в средней, а моторно-трансмиссионного — в кормовой части машины. Штатный экипаж БТР-80 состоит из двух человек, командира машины и механика-водителя, помимо них бронетранспортёр может перевозить 8 человек десанта, один из которых также выполняет функции башенного стрелка.
Броневой корпус и башня
БТР-80 имеет слабо дифференцированную противопульную бронезащиту. Броневой корпус транспортёра собирается при помощи сварки из катаных листов гомогенной броневой стали толщиной от 5 до 9 мм. Большинство листов вертикального бронирования БТР-80, за исключением нижних бортовых и кормового, установлены со значительными углами наклона. Броневой корпус всех БТР-80 имеет обтекаемую форму, повышаюшую его водоходные качества и снабжён складным волноотражательным щитком, укладывающимся в походном положении на средний лобовой лист корпуса, слегка повышая таким образом его защиту.
В лобовой части корпуса размещается отделение управления, в котором, слева и справа соответственно, находятся механик-водитель и командир бронетранспортёра. За ним располагается отделение десанта, совмещённое с боевым. Шесть десантников в кормовой части десантного отделения располагаются в нём на двух продольных пластиковых сиденьях в центре, сидя лицом к борту. В передней части, сразу за местами механика-водителя и командира, находятся два одиночных сидения для оставшихся членов десанта, при этом правое сиденье развёрнуто по ходу машины, чтобы обеспечить возможность ведения огня, а левое, занимаемое членом десанта, в боевых условиях становящимся башенным стрелком, развёрнуто спиной к борту. Возле мест всех членов десанта, кроме башенного стрелка, в бортах имеются восемь шаровых установок с углами горизонтальной наводки от ±15 до ±25° для стрельбы из личного оружия. Шаровые установки развёрнуты в направлении передней полусферы, в результате чего задняя полусфера является мёртвой зоной для десантников, небольшая мёртвая зона имеется и спереди слева. Также, ещё два лючка для обстрела верхней полусферы, без шаровых установок, имеются в десантных люках в крыше.
На БТР-80, как и на предшественниках, имеются два прямоугольных десантных люка в крыше, однако основным средством высадки и посадки на нём служат большие двухстворчатые бортовые двери размещённые сразу за башней. Верхняя крышка бортовой двери откидывается вперёд по ходу машины, а нижняя открывается вниз, становясь подножкой, что, в отличие от предшественников, позволило посадку и высадку десанта из БТР-80 на ходу. Механик-водитель и командир, как и на предыдущих моделях бронетранспортёров, имеют два индивидуальных полукруглых люка над своими рабочими местами. Помимо этого, в корпусе БТР-80 имеется целый ряд люков и лючков, служивших для доступа к агрегатам двигателя, трансмиссии и лебёдки.
Средства наблюдения и связи

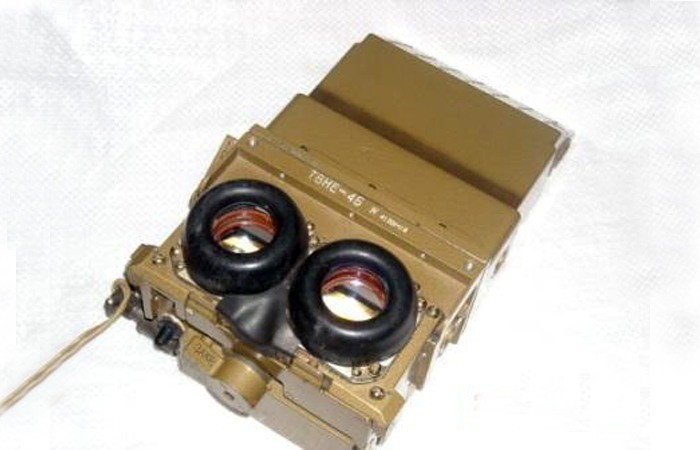

Механик-водитель и командир БТР-80 в дневное время в небоевых условиях осуществляют наблюдение за местностью через два закрытых ветровыми стёклами люка в верхнем лобовом бронелисте корпуса. В боевых условиях или при движении ночью, наблюдение за местностью они вели через перископические смотровые приборы различных типов. Механик-водитель на машинах ранних выпусков располагал тремя перископическими смотровыми приборами ТНПО-115 для обзора переднего сектора, на машинах последующих серий к ним был добавлен ещё один ТНПО-115 в левом верхнем скуловом бронелисте корпуса. В ночных условиях, центральный из направленных вперёд приборов заменялся перископическим бинокулярным пассивным прибором ночного видения ТВНЕ-4Б, работавшим за счёт усиления естественного освещения, либо за счёт подсветки фарой ФГ125 с инфракрасным светофильтром. Поле зрения прибора по горизонту составляло 36°, по вертикали — 33°, а дальность видения при нормальных условиях — 60 метров при подсветке фарой и 120 при естественной освещённости в 5×10−3 лк.
Основным средством наблюдения для командира машины является комбинированный бинокулярный перископический электронно-оптический смотровой прибор ТКН-3 с дневным и пассивным ночным каналами. ТКН-3 имел увеличение в 5× для дневного и 4,2× для ночного канала, при поле зрения в 10° и 8°, соответственно. Установка прибора позволяла его поворот в пределах ±50° по горизонтали и качание в пределах −13…+33° в вертикальной плоскости. С прибором был соединён прожектор ОУ-3ГА2М со съёмным инфракрасным светофильтром, служивший для подсветки при недостаточной ествественной освещённости. Дальность видения ночью для ТКН-3 составляла 300—400 метров. Помимо ТКН-3, командир располагает тремя приборами ТНПО-115 — двумя для обзора переднего сектора и одним, установленным в правом верхнем скуловом бронелисте.
Для башенного стрелка, основным средством наблюдения за местностью является прицел орудия, кроме этого у него имеются перископические смотровые приборы: ТНП-205, расположенный в левом борту башни и ТНПТ-1, установленный в крыше башни и обеспечивающий задний обзор. Десант располагал двумя перископическими смотровыми приборами ТНП-165А, установленными в крыше корпуса за башней, у посадочных мест десантников-пулемётчиков, а также четыремя приборами ТНПО-115, установленными в верхних бортовых бронелистах корпуса по обе стороны от дверей.
Для внешней связи, на БТР-80 ранних выпусков устанавливалась радиостанция Р-123М, на машинах более поздних выпусков заменённая более современными Р-163 или Р-173. Для внутренней связи, БТР-80 оснащён танковым переговорным устройством Р-124 на трёх абонентов — командира, механика-водителя и башенного стрелка.

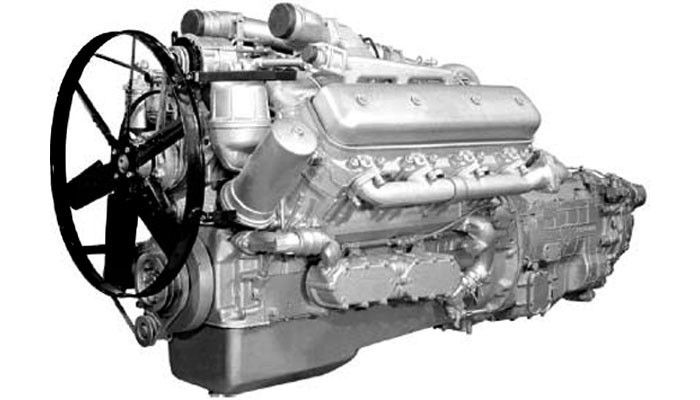

На БТР-80, в зависимости от модификации, устанавливаются двигатели КамАЗ-740.3 или ЯМЗ-238М2.
Вооружение БТР-80 составляет спаренная установка 14,5-мм пулемёта КПВТ и 7,62-мм ПКТ. Установка размещается на цапфах в лобовой части башни, её наведение в вертикальной плоскости, в пределах −4…+60°, осуществляется вручную при помощи винтового механизма, горизонтальная наводка осуществляется вращением башни. Наводка пулемётов на цель осуществлялась при помощи перископического монокулярного оптического прицела 1ПЗ-2, имевшего переменное увеличение 1,2× или 4× при поле зрения, соответственно, 49° и 14° и обеспечивавшего огонь из КПВТ на дальность до 2000 метров по наземным целям и 1000 м по воздушным целям, и из ПКТ — до 1500 метров по наземным целям. КПВТ предназначен для борьбы с легкобронированной и небронированной техникой противника, включая низколетящие воздушные цели, и имеет боекомплект 500 патронов в 10 лентах, снаряжённых бронебойно-зажигательными пулями Б-32, бронебойно-трассирующими БЗТ, бронебойно-зажигательными, с сердечником из карбида вольфрама, БСТ, зажигательными ЗП и зажигательными мгновенного действия МДЗ. ПКТ же предназначен для поражения живой силы и огневых средств противника и имеет боекомплект в 2000 патронов в 8 лентах.
Модификации
БТР-80 — базовая модификация с вооружением из 14,5-мм пулемёта КПВТ и 7,62-мм ПКТ;
БТР-80К — командирский вариант БТР-80, с сохранением вооружения и дополнительным связным и штабным оборудованием;
БТР-80А — модификация с вооружением из 30-мм автоматической пушки 2А72 и 7,62-мм пулемёта ПКТ, установленных в новой башне лафетной компоновки. Многими специалистами классифицируется как колёсная боевая машина пехоты;
БТР-80С — вариант БТР-80А для внутренних войск, оснащённый 14,5-мм пулемётом КПВТ и 7,62-мм ПКТ в башне лафетной компоновки.
Машины на базе БТР-80:
БТР-80К: командирский бронетранспортёр. Оснащается дополнительным оборудованием связи.
БТР-80М: с двигателем ЯМЗ-238 и шинами КИ-128 с увеличенной пулестойкостью.
БРВМ-К: бронированная ремонтно-восстановительная машина.
БММ: бронированная машина для эвакуации раненых.
РХМ-4-01: бронированная машина для химической и радиационной разведки.
2С23 «Нона-СВК»: 120-мм самоходная гаубица.
- 1 Описание
- 1.1 Возможности
- 1.2 Замечания
- 2 версии
- 2.1 Российская Федерация
- 2.2 Колумбия
- 2.3 Эстония
- 2,4 Венгрия
- 2,5 Северная Корея
- 2,6 Перу
- 2,7 Румыния
- 2,8 Украина
- 3 оператора
- 3.1 Текущие операторы
- 3.2 Бывшие операторы
- 4 музейных экспоната
- 5 ссылки
- 5.1 Источники
- 6 Внешние ссылки
Советский Союз основал БТР-80 на БТР-70 . Он оснащен одним дизельным двигателем V-8 с турбонаддувом и водяным охлаждением мощностью 260 л.с., что является улучшением по сравнению со сдвоенными бензиновыми двигателями, установленными на БТР-60 и БТР-70. В измененной задней части корпуса установлен новый одномоторный двигатель. Советы убрали фаски на крыше модифицированного БТР-70, приподняли заднюю часть и скруглили моторный отсек с наклоном назад. В стандартную комплектацию входят визирные блоки ТНПО, оптические приборы ТНП-Б и ТКН-3 для водителя и командира, инфракрасный поисковый фонарь ОУ-3ГА2М , шесть 81-мм дымовых гранатометов 902В «Туча», радиостанция (Р-173 или Р- 163-50У), переговорное устройство и гидрореактивные двигатели для плавучей амфибии.
Возможности
Советский Союз модифицировал башню с усеченным конусом, использовавшуюся на БТР-70, для БТР-80, переработав маску . Это позволяет поднимать 14,5-мм (0,57 дюйма ) пулеметы КПВТ и спаренные 7,62-мм (0,3 дюйма ) пулеметы ПКТ под углом до 60 градусов. Этот большой угол обстрела полезен при поражении целей на крутых склонах, в городских боях и для поражения низко летящих медленно летящих воздушных целей. Советы также изменили конструкцию и расположение огневых окон ; Порты теперь круглые, а не каплевидные, и имеют шаровые опоры, аналогичные тем, что используются на БМП-1 . Передние окна для стрельбы теперь расположены в угловых нишах, что позволяет пехоте вести огонь в переднюю часть машины.
Боковые двери нового дизайна разделены по горизонтали. Верхняя часть открывается вперед; это дает спешивающимся войскам некоторую защиту от огня из стрелкового оружия спереди машины. Нижняя часть открывается вниз, образуя ступеньку. В корме башни установлено шесть прожекторов дымовых гранат.
БТР-80 может преодолевать склоны с уклоном до 60% и преодолевать подъемы с шагом 0,5 м по вертикали.
Замечания
В 1984 году Советы начали производство дизельного варианта БТР-70 , который они назвали БТР-80. Советы модернизировали некоторые БТР-70 с некоторыми улучшениями, включенными в БТР-80, включая башню с большим углом стрельбы. Двойные двери предназначены для высадки пехоты во время движения машины и позволяют пехоте, находящейся внутри, выходить с одной стороны, если по другой идет огонь. В 30 – мм пушка варианта эффективна против большинства целей , помимо основных боевых танков , против которых они все еще могут нанести значительный ущерб оптике, оружию и важным системам. Орудие не стабилизировано, поэтому точный огонь на ходу ограничен небольшими скоростями, а механизм поворота башни управляется вручную. Стрелок сидит в подвешенном на крыше кресле, расположенном над ровным полом за водителем / командиром и двумя пассажирами, перед пассажирской скамьей. Место наводчика простое, но нехарактерно просторное для советской бронетехники. Наводчик оснащен как дневным оптическим прицелом, так и инфракрасным ночным прицелом .
Описание БТР-80
Бронетранспортер БТР-80 предназначен для транспортировки личного состава и поддержке его огнем на поле боя. Хотя, функция огневой поддержки больше относится к боевой машине пехоты.
Корпус машины создан из броневых катаных листов. Корпус машины имеет обтекаемую форму, это необходимо для придания ей плавучести и для повышения ее защиты. Толщина брони не превышает 10 миллиметров.
БТР-80 разделен на несколько отделений. Впереди находится отделение управления, в котором расположено место водителя-механика и командира машины. Также здесь установлены приборы наблюдения (включая ночные), контрольно-измерительные приборы, радиостанция и переговорное устройство.
За отделением управления находится боевой отсек. В нем расположено место оператора-наводчика и места для десантников (семь человек). Один пехотинец сидит рядом с наводчиком лицом по ходу движения, а остальные расположены лицом к бортам машины, по три человека на каждой стороне. В отделении есть амбразуры для использования личного оружия. Для ведения огня из пулемета, наводчик занимает специальное подвесное кресло.
Также в боевом отделении расположен большой люк для десантирования. Он состоял из двух створок: верхняя часть открывалась вбок, а нижняя опускалась и служила удобной подножкой при выходе из машины.
Силовое отделение находится в корме машины. Там установлен дизельный двигатель с трансмиссией, радиаторы, топливные баки и резервуары для масла, генераторы и другое оборудование.
Вооружение БТР-80 состоит из пулемета КПВТ и пулемета ПКТ, которые размещены в башне машины. Пулемет КПВТ имеет калибр 14,5 мм и может бороться с живой силой противника, с легкой бронетехникой и низколетящими воздушными целями. В башне также расположен прицел 1П3-2 и приборы наблюдения.
БТР-80 выполнен по колесной формуле 8×8, управляемыми являются две передние пары колес. Подвеска машины независимая, торсионная. Колеса – бескамерные, пулестойкие. Есть система, которая обеспечивает контроль давления в колесах. БТР-80 будет продолжать двигаться, даже если из строя выйдут два колеса.
Конструкция
БТР-80, как уже говорилось, унаследовал компоновку своего предшественника с отделением управления впереди, моторно-трансмиссионным сзади и десантным между ними.
Броневая защита толщиной от 50 до 90 мм, большая часть листов расположена под углом, способна выдерживать лишь пули. На суше дополнительной защитой служит волноотражательный щиток, расположенный на среднем лобовом листе.
Десантное отделение рассчитано на 7 десантников, в бортовых бронелистах есть восемь шаровых установок для ведения огня с помощью личного оружия.
Для высадки предусмотрены двустворчатые двери, расположенные на бортах корпуса. Помимо этого, в крыше находится два люка, предназначенных для высадки мотострелков.
Для наблюдения за местностью предусмотрено два люка со стёклами, которые располагаются в верхнем лобовом листе. В условиях плохой видимости или при столкновении с противником экипаж использует перископические смотровые приборы или бинокулярные приборы ночного видения.
Бронетранспортёр БТР-80
Helg1980 все записи автора В первой половине 80-х гг. конструкторское бюро Горьковского автозавода во главе с главным конструктором А. Масягиным вело разработку нового бронетранспортёра ГАЗ-5903, продолжавшего конструктивный ряд БТР-60 – БТР-70. Этот бронетранспортёр был принят на вооружение Советской Армии в 1986 г. и в том же году был запущен в серийное производство на Арзамасском машиностроительном заводе под обозначением БТР-80.
БТР-80 разработан по той же компоновочной схеме, что и его предшественники: в передней части корпуса находится отделение управления, за ним десантное отделение и в кормовой части корпуса – моторно-трансмиссионное отделение.
Характеристики
Боевая масса: 13,6 т
Экипаж: 3 чел
Десант: 8 чел
Размеры:
Длина корпуса 7650 мм
Ширина корпуса 2900 мм
Высота 2350мм
База 4400 мм
Колея 2410 мм
Клиренс 475 мм
Бронирование:
Тип брони: стальная катаная
Лоб корпуса: 10 мм/град.
Борт корпуса: 7—9 мм/град.
Корма корпуса: 7 мм/град.
Лоб башни: 7 мм/град.
Борт башни: 7 мм/град.
Корма башни: 7 мм/град.
Вооружение:
Прицелы: телескопический 1ПЗ-2
14,5-мм КПВТ 500 патронов
7,62-мм ПКТ 2000 патронов
Двигатель:
Марка / тип КамАЗ-7403/ дизель
Мощность: 260 л.с.
Максимальная скорость по суше: 80 км/ч
Максимальная скорость на плаву: 10 км/ч
Запас хода: 600 км
Удельная мощность: 19,1 л. с./т
Колёсная формула 8 × 8
Тип подвески: индивидуальная торсионная с гидравлическими амортизаторами
Препятствия:
Преодолеваемый подъём: 30 град.
Преодолеваемая стенка: 0,5 м
Ширина преодолеваемого рва: 2 м
Преодолеваемый брод: плавает
Бронетранспортёр БТР-80
БТР-80 — советский бронетранспортёр. Создан в начале 1980-х годов как дальнейшее развитие бронетранспортёра БТР-70, с учётом выявленных в Афганской войне недостатков последнего, и предназначался для его замены в мотострелковых войсках. БТР-80 поступил в серийное производство в 1984 году, и, неоднократно модернизируясь, по состоянию на 2008 год всё ещё находится в производстве. Последние модификации БТР-80, оснащённые усиленным вооружением, многими специалистами классифицируются как колёсные боевые машины пехоты. Применялся советскими войсками в Афганской войне, а с 1990-х годов является основным бронетранспортёром Вооружённых Сил России и ряда других бывших советских республик и использовался практически во всех крупных вооружённых конфликтах на постсоветском пространстве. Активно поставлялся и поставляется на экспорт, в общей сложности, по состоянию на 2007 год БТР-80 состоит на вооружении приблизительно 26 государств.
История создания
Основным бронетранспортёром СССР к началу 1980-х годов стал запущенный в серийное производство в 1976 году БТР-70. Опыт их эксплуатации уже вскоре показал, что несмотря на немалые улучшения по сравнению с более ранним БТР-60, большинство основных недостатков предшественника перешли к нему почти без изменений. Одним из них была сравнительно сложная и ненадёжная конструкция силовой установки из спаренных карбюраторных двигателей, отличавшихся к тому же повышенным расходом топлива и рядом других недостатков по сравнению с дизельным двигателем. Не менее серьёзной проблемой оставалась неудовлетворительная высадка и посадка десанта и экипажа, лишь немногим улучшившаяся по сравнению с БТР-60. Неудовлетворительной, как показала Афганская война, оставалась и защищённость машины. Ко всему этому на БТР-70 прибавились проблемы с водомётным движителем новой конструкции, который на плаву часто забивался водорослями, торфяной жижей и тому подобными предметами.
Для исправления этих недостатков, в конструкторском бюро Горьковского автозавода под руководством И. Мухина и Е. Мурашкина в начале 1980-х годов был спроектирован бронетранспортёр ГАЗ-5903. При сохранении неизменной компоновки БТР-70, новая машина отличалась от неё целым рядом изменений. Вместо спарки карбюраторных двигателей был установлен один дизельный двигатель большей мощности, для посадки и высадки экипажа были введены большие двухстворчатые люки в бортах корпуса. Сам корпус стал на 115 мм выше и длиннее, и на 100 мм шире, хотя общая высота машины возросла лишь на 30 мм. Дальнейшее развитие получило стремление обеспечить экипажу возможность ведения огня из-под защиты брони, для чего стрелковые порты в бортах корпуса были заменены шаровыми установками, развёрнутыми в сторону передней полусферы. Бронирование бронетранспортёра было усилено лишь незначительно, но даже при этом масса ГАЗ-5903 возросла на 18 % по сравнению с БТР-70, с 11,5 до 13,6 тонн, хотя подвижность машины в целом осталась неизменной, а запас хода только увеличился. После успешных государственных испытаний, ГАЗ-5903 был в 1986 году принят на вооружение Советской Армии под обозначением БТР-80.
Описание конструкции
БТР-80 имеет компоновку с расположением отделения управления в лобовой, совмещённого десантного и боевого — в средней, а моторно-трансмиссионного — в кормовой части машины. Штатный экипаж БТР-80 состоит из двух человек, командира машины и механика-водителя, помимо них бронетранспортёр может перевозить 8 человек десанта, один из которых также выполняет функции башенного стрелка.
Броневой корпус и башня
БТР-80 имеет слабо дифференцированную противопульную бронезащиту. Броневой корпус транспортёра собирается при помощи сварки из катаных листов гомогенной броневой стали толщиной от 5 до 9 мм. Большинство листов вертикального бронирования БТР-80, за исключением нижних бортовых и кормового, установлены со значительными углами наклона. Броневой корпус всех БТР-80 имеет обтекаемую форму, повышаюшую его водоходные качества и снабжён складным волноотражательным щитком, укладывающимся в походном положении на средний лобовой лист корпуса, слегка повышая таким образом его защиту.
В лобовой части корпуса размещается отделение управления, в котором, слева и справа соответственно, находятся механик-водитель и командир бронетранспортёра. За ним располагается отделение десанта, совмещённое с боевым. Шесть десантников в кормовой части десантного отделения располагаются в нём на двух продольных пластиковых сиденьях в центре, сидя лицом к борту. В передней части, сразу за местами механика-водителя и командира, находятся два одиночных сидения для оставшихся членов десанта, при этом правое сиденье развёрнуто по ходу машины, чтобы обеспечить возможность ведения огня, а левое, занимаемое членом десанта, в боевых условиях становящимся башенным стрелком, развёрнуто спиной к борту. Возле мест всех членов десанта, кроме башенного стрелка, в бортах имеются восемь шаровых установок с углами горизонтальной наводки от ±15 до ±25° для стрельбы из личного оружия. Шаровые установки развёрнуты в направлении передней полусферы, в результате чего задняя полусфера является мёртвой зоной для десантников, небольшая мёртвая зона имеется и спереди слева. Также, ещё два лючка для обстрела верхней полусферы, без шаровых установок, имеются в десантных люках в крыше.
На БТР-80, как и на предшественниках, имеются два прямоугольных десантных люка в крыше, однако основным средством высадки и посадки на нём служат большие двухстворчатые бортовые двери размещённые сразу за башней. Верхняя крышка бортовой двери откидывается вперёд по ходу машины, а нижняя открывается вниз, становясь подножкой, что, в отличие от предшественников, позволило посадку и высадку десанта из БТР-80 на ходу. Механик-водитель и командир, как и на предыдущих моделях бронетранспортёров, имеют два индивидуальных полукруглых люка над своими рабочими местами. Помимо этого, в корпусе БТР-80 имеется целый ряд люков и лючков, служивших для доступа к агрегатам двигателя, трансмиссии и лебёдки.
Средства наблюдения и связи
Механик-водитель и командир БТР-80 в дневное время в небоевых условиях осуществляют наблюдение за местностью через два закрытых ветровыми стёклами люка в верхнем лобовом бронелисте корпуса. В боевых условиях или при движении ночью, наблюдение за местностью они вели через перископические смотровые приборы различных типов. Механик-водитель на машинах ранних выпусков располагал тремя перископическими смотровыми приборами ТНПО-115 для обзора переднего сектора, на машинах последующих серий к ним был добавлен ещё один ТНПО-115 в левом верхнем скуловом бронелисте корпуса. В ночных условиях, центральный из направленных вперёд приборов заменялся перископическим бинокулярным пассивным прибором ночного видения ТВНЕ-4Б, работавшим за счёт усиления естественного освещения, либо за счёт подсветки фарой ФГ125 с инфракрасным светофильтром. Поле зрения прибора по горизонту составляло 36°, по вертикали — 33°, а дальность видения при нормальных условиях — 60 метров при подсветке фарой и 120 при естественной освещённости в 5×10−3 лк.
Основным средством наблюдения для командира машины является комбинированный бинокулярный перископический электронно-оптический смотровой прибор ТКН-3 с дневным и пассивным ночным каналами. ТКН-3 имел увеличение в 5× для дневного и 4,2× для ночного канала, при поле зрения в 10° и 8°, соответственно. Установка прибора позволяла его поворот в пределах ±50° по горизонтали и качание в пределах −13…+33° в вертикальной плоскости. С прибором был соединён прожектор ОУ-3ГА2М со съёмным инфракрасным светофильтром, служивший для подсветки при недостаточной ествественной освещённости. Дальность видения ночью для ТКН-3 составляла 300—400 метров. Помимо ТКН-3, командир располагает тремя приборами ТНПО-115 — двумя для обзора переднего сектора и одним, установленным в правом верхнем скуловом бронелисте.
Для башенного стрелка, основным средством наблюдения за местностью является прицел орудия, кроме этого у него имеются перископические смотровые приборы: ТНП-205, расположенный в левом борту башни и ТНПТ-1, установленный в крыше башни и обеспечивающий задний обзор. Десант располагал двумя перископическими смотровыми приборами ТНП-165А, установленными в крыше корпуса за башней, у посадочных мест десантников-пулемётчиков, а также четыремя приборами ТНПО-115, установленными в верхних бортовых бронелистах корпуса по обе стороны от дверей.
Для внешней связи, на БТР-80 ранних выпусков устанавливалась радиостанция Р-123М, на машинах более поздних выпусков заменённая более современными Р-163 или Р-173. Для внутренней связи, БТР-80 оснащён танковым переговорным устройством Р-124 на трёх абонентов — командира, механика-водителя и башенного стрелка.
На БТР-80, в зависимости от модификации, устанавливаются двигатели КамАЗ-740.3 или ЯМЗ-238М2.
Вооружение БТР-80 составляет спаренная установка 14,5-мм пулемёта КПВТ и 7,62-мм ПКТ. Установка размещается на цапфах в лобовой части башни, её наведение в вертикальной плоскости, в пределах −4…+60°, осуществляется вручную при помощи винтового механизма, горизонтальная наводка осуществляется вращением башни. Наводка пулемётов на цель осуществлялась при помощи перископического монокулярного оптического прицела 1ПЗ-2, имевшего переменное увеличение 1,2× или 4× при поле зрения, соответственно, 49° и 14° и обеспечивавшего огонь из КПВТ на дальность до 2000 метров по наземным целям и 1000 м по воздушным целям, и из ПКТ — до 1500 метров по наземным целям. КПВТ предназначен для борьбы с легкобронированной и небронированной техникой противника, включая низколетящие воздушные цели, и имеет боекомплект 500 патронов в 10 лентах, снаряжённых бронебойно-зажигательными пулями Б-32, бронебойно-трассирующими БЗТ, бронебойно-зажигательными, с сердечником из карбида вольфрама, БСТ, зажигательными ЗП и зажигательными мгновенного действия МДЗ. ПКТ же предназначен для поражения живой силы и огневых средств противника и имеет боекомплект в 2000 патронов в 8 лентах.
Модификации
БТР-80 — базовая модификация с вооружением из 14,5-мм пулемёта КПВТ и 7,62-мм ПКТ;
БТР-80К — командирский вариант БТР-80, с сохранением вооружения и дополнительным связным и штабным оборудованием;
БТР-80А — модификация с вооружением из 30-мм автоматической пушки 2А72 и 7,62-мм пулемёта ПКТ, установленных в новой башне лафетной компоновки. Многими специалистами классифицируется как колёсная боевая машина пехоты;
БТР-80С — вариант БТР-80А для внутренних войск, оснащённый 14,5-мм пулемётом КПВТ и 7,62-мм ПКТ в башне лафетной компоновки.
Машины на базе БТР-80:
БТР-80К: командирский бронетранспортёр. Оснащается дополнительным оборудованием связи.
БТР-80М: с двигателем ЯМЗ-238 и шинами КИ-128 с увеличенной пулестойкостью.
БРВМ-К: бронированная ремонтно-восстановительная машина.
БММ: бронированная машина для эвакуации раненых.
РХМ-4-01: бронированная машина для химической и радиационной разведки.
2С23 «Нона-СВК»: 120-мм самоходная гаубица.
